  产品中心 >> 同鑫系列斗式提升机 >> 脱水/坑捞式斗式提升机


脱水式斗式提升机-同鑫振动机械

坑捞斗式提升机-同鑫振动机械

脱水/坑捞式斗式提升机 (图一)

脱水/坑捞式斗式提升机 (图二)

脱水斗式提升机/坑捞斗式提升机产品概述:

   脱水斗式提升机捞抗斗式提升机(以下简称斗提机)是选煤厂和钙镁磷肥厂常用的机械设备之一,具有结构简单、运转可靠的优点。脱水斗式提升机捞抗斗式提升机主要用于提升洗后的中煤、矸石和激冷后的钙镁磷肥,也适用于输送洗涤后的块状或颗粒状的其他物料,以便物料在提升输送过程中,在料斗内自行脱水。

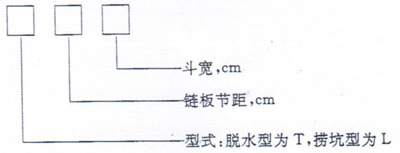

脱水斗式提升机/坑捞斗式提升机产品型号说明:

脱水斗式提升机/坑捞斗式提升机产品结构简介:
1、脱水斗提机
(1)脱水斗提机的驱动装置包括电动机、减速机、传动链及链轮。电动机和减速器之间用弹性注销联柱器联接,减速器和传动主轴之间用套筒滚子链传动,链条的张紧靠压紧链轮调节,考虑到斗链有可能突然被卡住而发生事故,在从动链轮上装有安全销。驱动装置安装在传动支架上,传动支架焊在头部节段上;
(2)头部组件由传动部件及拉紧装置组成,该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形,轴承座的底部带有燕尾槽,轴承借助螺杆来调节斗链的松紧;
(3)机体由头部节段、中间节段(敞开节段、过渡节段、密封节段)和尾部节段组成,节段均为金属焊接结构,各节段之间用角钢法兰联接。为防止漏水,在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外,还有为安装拉紧装置的槽钢,中间节段中用于水下得封闭箱形结构,称为封闭节段:用于水上的U形槽,称为敞开节段:过渡节段用于上述两种节段之间,为了防止斗链下垂,在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构,其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔;
(4)尾部组件包括尾轮、滚轮、键及轴承。滚轮有两个,均为圆形,其中一个用键固定在轴上,另一个空套在轴上,以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损,在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成,其内缘用特制的胶质密封圈,以防止泥水侵入;
(5)斗链由两条链条和斗子组成。链条为片式牵引链,斗子用钢板制成,斗子上交错排列着脱水用得长孔,并用带榫的沉头螺栓间隔地(间隔一个节距)安装在链条上;
(6)捕捉器的作用是当斗提机断链时,防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上,上面一对捕捉器安设在离传动轴中心不超过3m处:下面一对捕捉器安设在敞开段和过渡段接邻之间:中间捕捉器之间的距离应不大于5m,并且不等于链条节距的倍数;
(7)头、中间、尾部支架及检查传动系统用得梯子,均为焊接的金属构件,分别支承在楼板及基础上;
(8)脱水斗提机结构见图

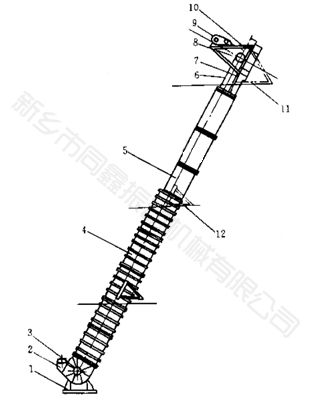

脱水式斗式提升机外形结构图:

脱水式斗式提升机外形结构图:同鑫振动机械

1:尾部支架;2:尾部节段;3:尾部组件;4:封闭节段;5:敞开节段;6:斗链:7:头部节段:8:头部组件;9:传动装置;10:传动支架;11:头部支架及扶梯;12:中间支架。

2、捞抗斗提机
   捞抗斗提机分吊式(坑外式)捞抗斗提机(其结构见图)和座式(坑内式)捞抗斗提机(其结构见图)。
   捞抗斗提机的传动装置、头部组件及斗链组件的结构同脱水斗提机的对应组件相同,捞抗斗提机和尾部组件根据使用特点分吊式尾部组件(配吊式尾部漏斗)和座式尾部组件(直接安装在坑内)。
   捞抗斗提机的机体有头部节段、敞开节段、封闭节段、坑内敞开节段和中间支架组成,详见图

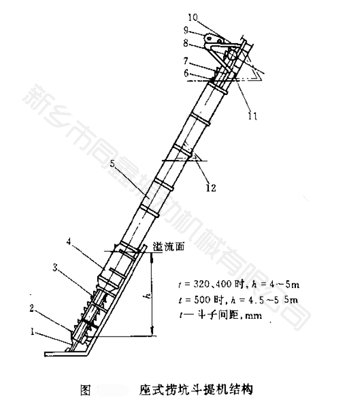

座式捞坑斗式提升机外形结构图-同鑫振动机械

座式捞坑斗式提升机外形结构
1:座式尾部节段;2:座式尾部漏斗;3:坑内尾部组件;4:封闭节段;5:敞开节段;6:斗链;7:头部节段;8:头部组件;9:传动装置;10:传动支架;11:头部支架及扶梯;12:中间支架。

 吊式捞坑斗式提升机外形结构图-同鑫振动机械

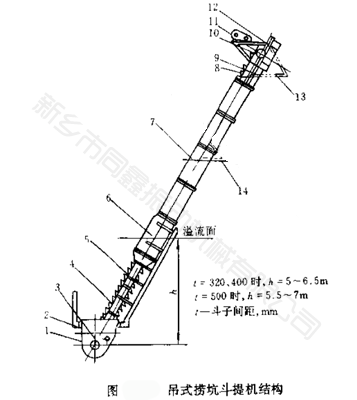

吊式捞坑斗式提升机外形结构:
1:吊式尾部节段;2:吊式尾部漏斗;3:吊式尾部组件;4:吊式过渡节段;5:坑内敞开节段;6:封闭节段;7:敞开节段;8:斗链;9:头部节段;10:头部组件;11:传动装置;12:传动支架;13:头部支架及扶梯;14:中间支架

脱水斗式提升机/坑捞斗式提升机产品技术参数表:

表一:

主要参数

T3240

T3260

T4060

T4080

T40100

T50100

T50120

T50140

提升机*大长度m

20

23

26

提升机角度°

55~70

运输物料粒度mm

0~100

斗宽mm

400

600

800

1000

1200

1400

斗子容量L

28.3

42.5

66.4

88.6

110.7

173

207.6

242.2

斗子间距mm

640

800

1000

输送能力t/h

15.3~51.6

23~77.5

28.7~96.8

38.3~129.2

47.8~161.4

59.8~201.8

71.8~242.2

83.7~282.5

表二:

主要参数

L3240

L4060

L40100

L50120

L50140

提升机*大长度,m

20

23

26

提升机倾角,(°)

60--70

运输物料粒度,mm

0--100

斗宽,mm

400

600

1000

1200

1400

斗子容量,L

20.8

51.9

86.5

161.7

188.6

斗子间距,mm

320

400

500

输送能力,t/h

15.9-56.9

31.8-80.4

53-134

79.2-200.4

92.4-233.7











脱水/坑捞式斗式提升机发货现场(图一) 同鑫振动机械    脱水/坑捞式斗式提升机发货现场(图二)同鑫振动机械
脱水/坑捞式斗式提升机发货现场(图一)                 脱水/坑捞式斗式提升机发货现场(图二)

提升机系列产品推荐:TD系列斗式提升机 HL系列环链斗式提升机 NE系列板链斗式提升机 TH系列圆环链斗提机 脱水斗式提升机

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
