  产品中心 >> 同鑫系列斗式提升机 >> NE系列板链斗式提升机-板链斗式提升机


NE系列板链斗式提升机-上部装置-同鑫振动机械

NE系列板链斗式提升机-下部装置-同鑫振动机械

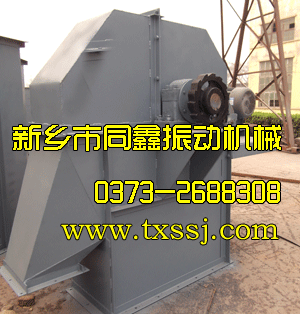

NE系列板链斗式提升机-板链斗式提升机 (机头部分)

NE系列板链斗式提升机-板链斗式提升机 (机尾部分)

NE系列板链斗式提升机产品概述:

   NE型
板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
   NE型
板链斗式提升机是引进国外先进技术而研制的新型提升产品;NE系列板链式斗式提升机应用于各工业国家,由于节能高效,NE型板链斗式提升机正在逐步替代HL型等环链式提升机。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准(JB3926-85)。NE型板链斗式提升机采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。

NE系列板链斗式提升机产品工作原理:

   NE系列
板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

NE系列板链斗式提升机产品特点:

  1.密封性好,环境污染少。
  2.操作、维修方便、易损件少。
  3.使用成本低,由于节能和维修少,使用成本极低。
  4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
  5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
  6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
  7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。
  8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

NE系列板链式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
本系列板链式提升机具有以下特点:
   1、提升范围广。这类提升机对物料的种类、特性及块度的要求少。不仅能提升一般粉状、粒状和块状物料,而且可提升磨琢性大的物料。物料温度≤250度。
   2、输送能力大。该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m 3 /h。
   3、驱动功率小。这类提升机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送,链速低提升量大。物料提升时,几乎无回料和挖料现象,因此无效功率少,所耗功率是环链提升机的70%。
   4、使用寿命长。提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象,本机的设计保证物料在喂料、提升和卸料中不会撒料,减少了机械磨损,输送链采用板链式高强度耐磨链条,大大延长了使用寿命。正常使用下,输送链使用寿命超过5年。
   5、提升高度高。该系列提升机链速低,运行平稳,且采用用板链式高强度耐磨合金钢链条,因此可达较高的提升高度(高度40M)。
   6、运行可靠性好。先进的设计原理,保证了整机运行的可靠性,无故障时间超过了3万小时。
   7、操作、维修方便、易损件少。
   8、机械尺寸小。与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
   9、结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
  10、使用成本低。由于节能和维修少,使用成本极低。

NE系列板链斗式提升机产品主要结构:

  NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
  运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
  驱动装置---采用多种驱动组合驱动,(依 用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
  上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
  中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
  下部装置---安装有自动张紧装置。

NE系列板链斗式提升机产品主要结构:

板链斗式提升机-头轮装配图-同鑫振动机械板链斗式提升机-料斗-同鑫振动机械板链斗式提升机-板链链条-同鑫振动机械

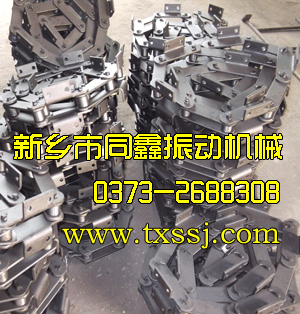

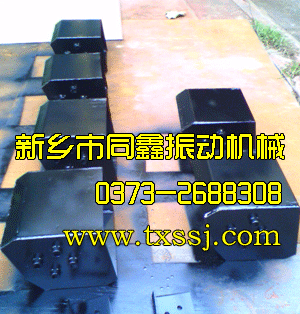

上图依次为:板链斗式提升机-头轮装配图 、板链斗式提升机-料斗、 板链斗式提升机-板链链条

NE系列板链斗式提升机产品主要工作部件特点:

  1、上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
  2、中间节:部分中间节装有轨道(双排节)以防止链条工作中摆动,部分中间节装有检修门以便维修。
  3、下部装置:安装有张紧装置,NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。
  4、上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。
  5、板链:链板采用 45# HRC36~42 。
  a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;b 、采用较低的链速度(0.5米/秒);c、 采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

NE系列板链斗式提升机产品外形图:

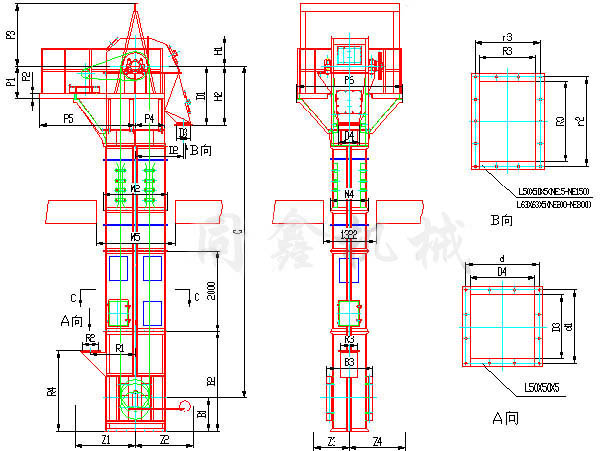

NE系列板链斗式提升机产品外形图:同鑫振动机械

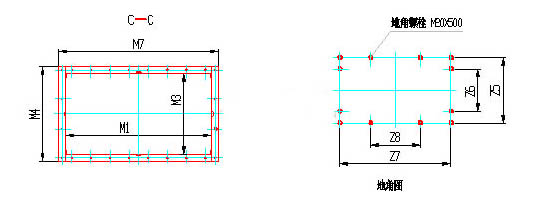

NE系列板链斗式提升机产品地脚图:同鑫振动机械

NE系列板链斗式提升机产品技术参数表:

提升量(立方/小时)

物料*大块度

占百分比 %

10

25

50

75

100

NE15

15

65

50

40

30

25

NE30

32

60

75

58

47

40

NE50

60

90

75

58

47

40

NE100

110

130

105

80

65

55

NE150

170

130

105

80

65

55

NE200

210

170

135

100

85

70

NE300

320

170

135

100

85

70

NE400

380

205

165

125

105

90

NE500

470

240

190

145

120

100

注:上表中所给出的技术参数为部分板链斗式提升机的参数,其他型号规格的板链斗式提升机的参数这里不再一一列出,咨询具体详细参数请致电我公司业务或技术部!

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
