  产品中心 >> 同鑫系列振动筛分设备 >> KZS系列矿用振动筛


KZS系列矿用振动筛-矿用筛-同鑫振动机械



KZS系列矿用振动筛-矿用筛-同鑫振动机械

    KZS型矿用振动筛采用振动电机作为振动源,橡胶弹簧减振以及先进的自同步振动原理工作,具有寿命长、结构简单、噪声低、重量轻、易损件少、安装维修方便、生产效率高等优点。KZS型矿用振动筛产品适用于冶金、矿山、煤炭、建材等行业中细物料的分级,入料粒度尺寸一般小于150mm。

KZS系列矿用振动筛产品概述:

    KZS系列矿用振动筛是一种常用的矿用筛分设备,主要应用于较大物料的不连续分级作业场合。本系列振动筛采用节能振动电机作振动源,亦可采用激振器作为振动源。该系列振动筛较ZSG系列矿用高效重型筛整机质量较轻,运输方便,可以安装行走轮等进行移动作业等特点。KZS系列矿用振动筛采用振动电机激振、橡胶弹簧减振以及先进的自同步振动原理,矿用振动筛具有寿命长、噪音低、筛分效率高、体积小、重量轻、耗能少、结构简单、造型美观等特点,适用于烧结矿、自然矿、矿用振动筛焦炭及其它颗粒物料的高能筛分。

KZS系列矿用振动筛产品型号含义:
   2 KZS P □ □

   ┬ ┬ ┬ ┬ ┬
   │ │ │ │ └────────── 筛面长度dm
   │ │ │ └───────────- 筛面宽度dm
   │ │ └───────────── 普通电机
   │ └──────────────- 矿用振动筛
   └──────────────── 双层筛面(单层不写)
KZS
系列矿用振动筛的产品结构特点:

    KZS系列矿用振动筛具有筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长等特点。

KZS
系列矿用振动筛的产品工作原理:

    KZS系列矿用振动筛为双振动电机驱动,利用振动电机激振的原理工作。当两台电机作同步、反向旋转时,其偏心块所产生的振动力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在振动力和物料自重力的联合作用下,使物料在筛面上被抛起跳跃式向前作直线运动,以合理匹配筛网达到筛分的目的。

KZS
系列矿用振动筛产品使用范围:

    KZS系列矿用振动筛广泛应用于矿山、煤炭、冶金、建材、公路建设、耐火材料、轻工、粮食等各行业对大块物料及中、小颗粒物料的分级作业。

KZS系列矿用振动筛的产品结构示意图:

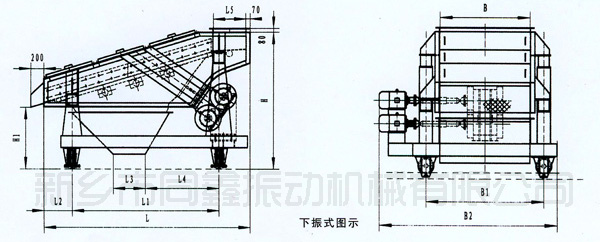

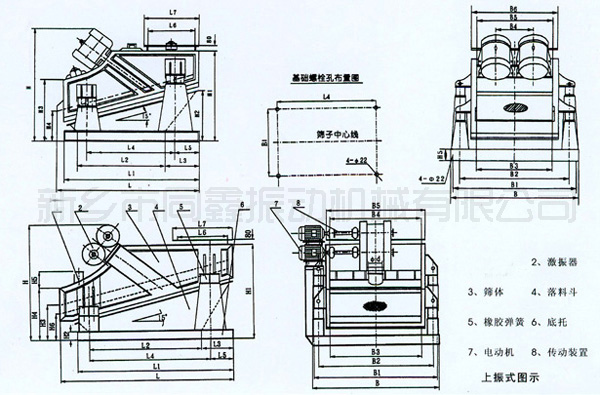

 KZS系列矿用振动筛产品结构示意图(上振式)同鑫振动机械KZS系列矿用振动筛产品结构示意图(下振式)同鑫振动机械

KZS系列矿用振动筛主要技术参数:

型号

筛分能力

振幅mm

筛面倾角

电机型号

外形尺寸
(长×宽×高)
mm

入料粒度 mm

生产能力t/h

2KZS6-15

30

8

57

0°-15°

YZS10-6

2035×1070×1430

2KZS9-18

50

15

57

0°-15°

YZS20-6

2200×1420×1660

2KZS12-24

100

20

57

0°-15°

YZS30-6

2793×1800×1860

2KZS12-30

120

25

57

0°-15°

YZS50-6

3250×1800×2290

2KZS15-30

150

35

57

0°-15°

YZS75-6

3400×2220×2220

2KZS15-36

150

50

57

0°-15°

YZS75-6

4050×2160×2210

KZS系列矿用振动筛外形尺寸图:

KZS系列矿用振动筛外形尺寸图-同鑫振动机械

KZS系列矿用振动筛外形尺寸对照表:

型号

A

A1

B

C

L

L1

H

H1

E

φD

a°

2KZS6-15

1500

1500

600

1040

1300

1050

1130

200

450

17

7°

2KZS9-18

1800

1900

900

1384

1600

1100

1340

230

600

17

10°

2KZS12-24

2400

2300

1200

1756

2100

1500

1550

400

800

21

10°

2KZS12-30

3000

2890

1200

1756

2690

1200

2040

480

800

21

15°

2KZS15-30

3000

2890

1500

2160

2540

1650

1820

400

900

25

10°

2KZS15-36

3600

3200

1500

2160

2700

2420

1930

290

1000

25

10°

注:表内尺寸按1层筛图型尺寸

KZS系列矿用振动筛产品订货说明:
   选型及定货时应注明筛网层数、筛面倾角、筛网结构(棒条、编织、冲孔)、网孔规格、处理量、物料名称、入料粒度、出口方向、材质、电机侧装或上装等,我公司可根据客户要求定做各种型号的矿业振动筛

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的矿用振动筛。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
