  产品中心 >> 同鑫系列振动筛分设备 >> ZSG系列高效重型振动筛(矿用振动筛

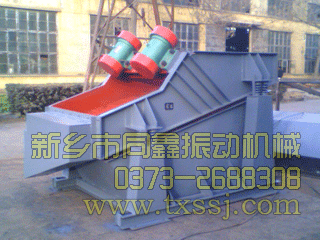

ZSG系列矿用振动筛-高效重型筛【电机振动式】同鑫振动机械

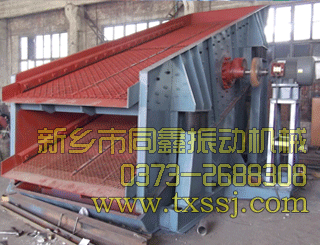

ZSG系列矿用筛-高效重型振动筛【激振器式】同鑫振动机械



ZSG系列矿用振动筛-高效重型筛【电机振动式】

ZSG系列矿用筛-高效重型振动筛【激振器式】

ZSG系列高效重型振动筛(矿用振动筛)产品概述:

    ZSG系列高效重型振动筛(矿用振动筛)是一种新型、高效的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行业用途*为广泛,是高炉槽、焦化厂、选矿厂常用的筛分机械,该机采用新型节能振动电机或激振器作振动源,橡胶弹簧支撑并隔振,具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等优点。
    该系列高效重型振动筛采用振动电机做激振源、橡胶弹簧装置支撑并隔振、高耐磨材质筛板、密封式筛箱等国内外先进技术及先进的自同步振动原理制作而成,具有寿命长、噪音低、处理量大、筛分效率高、筛网更换方便、安装及维修简便等特点,适用于烧结炭、自然矿、焦炭及磨料磨具、化工原料等粉粒物料的高效能筛分,以及脱水、脱介、选煤作业,现已广泛应用于冶金、矿山、煤炭、建材、化工、医药、磨料、粮食等作业。

ZSG系列高效重型振动筛(矿用振动筛)产品工作原理和结构:

   ZSG系列高效重型振动筛(矿用振动筛)筛箱依靠两台相同的振动电机做相反方向自同步旋转,使支承在减振器上的整个筛机做直线振动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。本机由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。本系列筛机采用高性能、高寿命的振动电机为激振源,调节振动电机激振力的大小,可以改变筛机的振动幅。调整方法可参看振动电机说明书。减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。本系列振动筛振动电机安装方式可分为上振式和下振式,减振器安装方法可分为座式或吊挂式。还可以根据用户需要进行设计制造。

ZSG系列高效重型筛(矿用振动筛)产品主要特点:

   1.体积小,筛分能力大;2.重量轻,便于安装及工艺布置;3.能耗少,可节约大量能源;4.结构简单,造型美观;5.筛网由小块拼装,且更换极为简便。

ZSG系列高效重型筛(矿用振动筛)产品外形参考图:

ZSG系列高效重型筛(矿用振动筛)产品外形参考图-同鑫振动机械

   上图(ZSG效重型筛(矿用振动筛)外形图)为ZSG系列高效重型振动筛产品的一类(电机振动式),其他外形示意图这里不再展示,具体在签订合同前我方技术部可以提供相符设备的外形图,得到认可方才开始生产。

ZSG高效重型筛(矿用振动筛)技术参数表:

电机振动式

型号

筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V

ZSGB-0615

0.9 10 <150 3
5
10
15
20
25
50
10-100 16 6-9 YZO-10-6 2*1.0 380
ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSGB-1020 2 15 15-200 YZO-20-6 2*2.0
ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSGB-1030 3 15 35-360 YZO-30-6 2*2.5
ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSGB-1530 4.5 15 45-460 YZO-50-6 2*3.7
ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0
ZSG2B-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0
ZSG2B-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5
ZSG2B-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5

激振器振动式

型号

筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 激振器  配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
ZSGB-1536 5.4 15 <200 3
5
10
15
20
25
50
50-360 12 8-12 JZ-75-6 Y160M1-8 2×4.0 380
ZSGB-1540 6 15 50-400 JZ-75-6 Y160M1-8 2×4.0
ZSGB-1836 6.48 15 60-460 JZ-100-6 Y160M2-8 2×5.5
ZSGB-1550 7.5 15 70-400 JZ-100-6 Y160M2-8 2×5.5
ZSGB-1848 8.64 15 80-500 JZ-130-6 Y160M2-8 2×5.5
ZSGB-2040 8 15 80-560 JZ-130-6 Y160M2-8 2×5.5
ZSGB-2050 10 15 90-600 JZ-160-6 Y160L-8 2×7.5
ZSG2B-1536 5.4 15 50-360 JZ-100-6 Y160M1-8 2×5.5
ZSG2B-1540 6 15 50-400 JZ-100-6 Y160M1-8 2×5.5
ZSG2B-1836 6.48 10 60-460 JZ-130-6 Y160M1-8 2×5.5
ZSG2B-1550 7.5 15 70-400 JZ-130-6 Y160M1-8 2×5.5
ZSG2B-1848 8.64 15 80-500 JZ-180-6 Y160L-8 2×7.5
ZSG2B-2040 8 15 80-560 JZ-180-6 Y160L-8 2×7.5
ZSG2B-2050 10 15 90-600 JZ-200-6 Y160L-8 2×7.5

ZSG系列高效重型筛(矿用振动筛)产品安装与调试:

  把底架的槽钢固定在基础上,使同侧前后支承座高差一致,同一端(入料端或排料端)两侧的支承座板在同一水平面内,误差均为2mm以内。橡胶弹簧在出厂前已进行静刚度测试,应选择刚度相同(或相近)的弹簧配置在同一台振动筛的不同支承位置。安装时把橡胶弹簧置于下支承座上,使支承座上的凸台进入弹簧的内孔,然后吊装筛箱,一定要使橡胶弹簧的内孔上下均与支承板的凸台对中,将筛箱垂直下落,置于橡胶弹簧上,此时各支承点橡胶弹簧的高度应一样,误差不得大于2mm。用户需要调整筛面倾角时,可松开卡箍的固定螺栓,转动上支承座,同时加高(或降低)后支承座,调整前后支承座的距离,使筛面倾角符合要求。筛机各部分联接必须牢固可靠,所有螺栓不得有任何松动,各零部件不得有任何异常声响,筛机上参振部分与周围固定物之间的*小间隙为30-50mm。筛机出厂时,双振幅调为5―7mm,用户可调整振动电机的两偏心块间的夹角,调整激振力的大小,进而调整筛机振幅的大小。

ZSG系列高效重型筛(矿用振动筛)产品维护与操作:

  在启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联接螺栓是否紧固,尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。检查两台振动电机的转向是否相反,如转向相同,应变更一台电机的电源接线,使两台筛机运转时,先空负荷启动,运行,停车一次,观察有无异常现象及声响,空运转时应保持平稳正常。连续运转4小时后,测量轴承温度,轴承温度不得超过75摄氏度。连续空运转4小时后,将各部位联接螺栓重新紧固一次,以后再重复进行2-3次,带料运转时,给料要均匀,使物料匀布筛面,如物料跑偏,应调整给料点。筛机停车前,应先停止给料,筛面物料走完后,再停车。停车后要及时清理筛面上的物料和杂物。振动电机使用3个月后加油一次,每半年小修一次,每年大修一次,并按振动电机说明书对振动电机进行维护、保养。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的高效重型振动筛。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
