  产品中心 >> 同鑫系列给料设备 >> YA系列圆振动筛


YA系列圆振动筛-同鑫振动机械



YA系列圆振动筛-同鑫振动机械

YA系列圆振动筛的产品概述:

   YA系列圆振动筛是一种经典、通用且已标准化的筛分设备。该系列圆振动筛筛机机箱运动轨迹为圆,根据用途有轻型和重型之分,筛机筛面有单层和双层两种结构形式,可应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。
   YA系列圆振动筛筛箱运动轨迹为圆,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构,利用普通电机外拖动振动器使筛体沿激振力方向作周期限性往复振动,物料在筛面上连续作圆运动,从而达到筛分目的。 根据用户不同需求,该系列筛机可选配金属丝编织网、棒条、铸造、焊接、冲孔等多种形式的筛面,以满足不同行业需求。

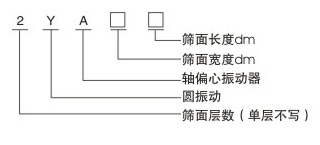

YA系列圆振动筛的产品型号说明:

YA系列圆振动筛的产品型号说明-同鑫振动机械

YA系列圆振动筛的工作原理:

   该系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。如用户无特殊要求,YA和2YA型为编织筛面,YAH型为冲孔筛面,各类筛面均能满足筛分效率高、寿命长、不堵孔的要求。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧,出可安装在筛框的右侧,如无特殊要求,制造厂按物料运动方向的右侧安装供货。YA系列圆振动筛引进国外技术制造,具有筛分效率高、结构科学合理、整机强度和刚度高以及运行平稳、坚固耐用、噪音低、维修方便等特点。

YA系列圆振动筛产品外形示意图:

YA系列圆振动筛产品外形示意图:同鑫振动机械

YA系列圆振动筛主要特点:


1.环槽铆钉联接、结构先进,坚固耐用。
   2.采用联轴器连接,柔性连接,运转平稳。
   3.筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷。
   4.结构先进、采用块偏心作为激振力,激振力强、电耗低、噪音小。
   5.采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理*大。
   6.振动器采用大游隙轴承,稀油润滑、噪声低、寿命长。另部件通用性强,维修方便。
   7.多种筛分辅助配置,更多地理解客户个性化的筛分需求,满足不同行业的需求,达到*佳筛分目的。

YA系列圆振动筛的主要技术参数:

型 号
筛网面积(m2
筛面倾角
筛孔尺寸(mm)
筛网结构
给料粒度(mm)
处理量(t/h)
振次(r.p.m)
双振幅(mm)
功率(kw)
设备参考重量(Kg)
YA1236
4.3
20

6-50
编织
≤200
75-245
845
9.5
11
4880
2YA1236
4.3
6-50
编织
≤200
75-245
845
9.5
11
5210
YA1530
4.5
6-50
编织
≤200
80-255
845
9.5
11
4500
YA1536
5.4
6-50
编织
≤200
95-310
845
9.5
11
5110
2YA1536
5.4
6-50
编织
≤400
95-310
845
9.5
15
5585
YAH1536
5.4
30-150
冲孔
≤400
240-660
755
11
11
5600
2YAH1536
5.4
30-150
6-50
上冲孔下编织
≤400
240-660
755
11
15
5999
YA1542
6.5
6-50
编织
≤200
110-360
845
9.5
11
5200
2YA1542
6.5
6-50
编织
≤200
110-360
845
9.5
15
6010
YA1548
7.2
6-50
编织
≤200
125-410
845
9.5
15
5812
2YA1548
7.2
6-50
编织
≤200
125-410
845
9.5
15
6125
YAH1548
7.2
30-150
冲孔
≤400
320-780
755
11
15
6745
2YAH1548
7.2
30-150 6-50
上冲孔下编织
≤400
320-780
755
11
15
7380
YA1836
6.5
6-50
编织
≤200
115-370
845
9.5
11
5180
2YA1836
6.5
6-50
编织
≤200
115-370
845
9.5
15
5940
YAH1836
6.5
30-150
冲孔
≤400
290-800
755
11
11
5880
2YAH1836
6.5
30-150
6-50
上冲孔下编织
≤400
290-800
755
11
15
6300
YA1842
7.6
6-50
编织
≤200
135-430
845
9.5
15
5800
2YA1842
7.6
6-50
编织
≤200
135-430
845
9.5
15
6350
YAH1842
7.6
30-150
冲孔
≤400
340-900
755
11
15
6350
2YAH1842
7.6
30-150 6-50
上冲孔下编织
≤400
340-900
755
11
15
7000
YA1848
8.6
6-50
编织
≤200
150-490
845
9.5
15
6210
2YA1848
8.6
6-50
编织
≤200
150-490
845
9.5
15
6600
YAH1848
8.6
30-150
冲孔
≤400
385-1000
755
11
15
7100
2YAH1848
8.6
30-150 6-50
上冲孔下编织
≤400
385-1000
755
11
15
7700
YA2148
10
6-50
编织
≤210
175-570
748
9.5
18.5
9000
2YA2148
10
6-50
编织
≤210
175-570
748
9.5
22
10400
YAH2148
10
30-150
冲孔
≤400
445-1200
708
11
18.5
10350
2YAH2148
10
30-150 6-50
上冲孔下编织
≤400
445-1200
708
11
22
11100
YA2160
12.6
6-50
编织
≤200
220-700
748
9.5
18.5
9920
2YA2160
12.6
6-50
编织
≤200
220-700
748
9.5
22
11200
YAH2160
12.6
30-150
冲孔
≤400
560-1400
708
11
30
12390
2YAH2160
12.6
30-150 6-50
上冲孔下编织
≤400
560-1400
708
11
30
13850
YA2448
11.5
6-50
编织
≤200
200-650
748
9.5
18.5
9830
YAH2448
11.5
30-150
冲孔
≤400
500-1300
708
11
30
11820
2YAH2448
11.5
30-150 6-50
上冲孔下编织
≤400
500-1300
708
11
30
13000
YA2460
14.4
6-50
编织
≤200
250-810
748
9.5
30
12200
2YA2460
14.4
6-50
编织
≤200
250-810
748
9.5
30
13495
YAH2460
14.4
30-150
冲孔
≤400
640-1500
708
11
30
13000
2YAH2460
14.4
30-150 6-50
上冲孔下编织
≤400
640-1500
708
11
30
14400

YA系列圆振动筛产品选用须知:

1、圆振动筛筛机分单层和双层,并有轻型和重型之分; 2、筛网结构有编织闯、冲孔筛板。如果选用铁签式筛板可按要求设计;3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计;4、电动机可安装在左侧或右侧,无特殊要求按安装图安装、供贷;5、给科箱为选择件,用户如有要求,可供给料箱;6、在选用时如有改变筛面倾角的要求,可另行设计;7、基础螺拴由用户自备。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的圆振动筛.
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
