  产品中心 >> 同鑫系列振动筛分设备 >> SH系列回转筛分机


回转筛(滚筒筛)同鑫振动机械



回转筛(滚筒筛)同鑫振动机械

本筛机附带防堵料装置,有效解决物料堵塞筛网的问题

SH型系列回转筛产品概述:

回转筛透筛率高,特别适应粘湿物料的筛分,筛孔不易堵塞。广泛应用于电力、矿山、冶金、建材、化工等行业的原煤、沙子、碎石等物料的筛分和分级。 SH回转筛为复混肥专用筛,可四级筛分,其中成品区有两个区段。SH回转筛自带料仓,料仓下部有扇形闸门,粗料段有溜槽可以将粗料直接送到运输机械,便于工艺布置,用户如要求成品区只设一个区段,即三级回转筛,应在订货时说明。

SH型系列回转筛产品工作原理:

   SH系列回转筛主要有电机、减速机、滚筒装置、机架等机构组成。滚筒装置倾斜布置。电动机经减速机,与滚筒机构连接在一起,驱动滚筒机构绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾角与转动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格物料(筛上产品)经滚筒末端排出。SH型系列回转筛滚筒装置通过机体密封盖密封,从而保证设备在工作过程中,有效防止粉尘外逸,杜绝粉尘污染。更换筛网时,只需将机体密封盖打开即可更换,操作方便。

SH系列回转筛产品特点:

   1、物料适应性广:回转筛广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都能够顺利进行筛分;
   2
进料方式简单多样:回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料;
   3
筛分效率高:设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率;
   4、
筛分量大、易于大型化:在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化;
   5、
自身能耗小:回转筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低;
   6
工作环境好:整个筛分筒可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染;
   7
设备噪音低:回转筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音;
   8
使用寿命长,维修量小:回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长,易损件少、维护量小;
   9
检修方便:设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

回转筛主要技术参数表:

项目参数型号

SH1530

SH1224

滚筒直径(mm

1500

1250

滚筒长度(mm

3000

2400

处理能力(t/h

180-300

100-180

旋转速度(rpm

15

15

电机功率(kw

11

7.5

出料粒度(mm

10-13

10-13

更多回转筛-回转筛分机详细技术参数请致电我公司.

SH系列回转筛使用过程中须注意以下事项:

1设备安装、调整应注意事项:

1)机器水平偏差要求不大于1mm/m

2)设备所有机构不允许搭设其他物件,以免影响本设备的强度与刚度;

3)安装完毕后应清除安装工具等,筛筒内外不允许残留异物;

4)设备所有紧固件应紧定牢固可靠,无松动现象,安装、调整妥当,进一步确认后,即可进行空载试车。
2
、空载试车

1)无过激不正常异响;

2)连续运转2小时,轴承温升不超过70℃;

3)确认空载试车无异常后即可进行负载试车。
3
、负载试车

1)应先启动设备,运转正常后方可均匀加载,直至满负荷;

2)设备不得有过激的或显著的冲击声;

3)设备连续运转8小时,轴承温升不超过70℃;

4)停车前先停止给料,待筛筒内物料完全排出后方可停车;

5)符合上述条件即可投入生产使用;

6)严禁在设备运转时进行调整。
4
、设备的润滑与维护

1)经常注意,并及时做好设备各部位的润滑工作。保证机器的正常运转,延长设备的使用寿命;

2)本机采用的润滑脂为钙基润滑脂;

3)本机出厂前各需润滑部位都注满润滑脂。用户根据具体的使用工况确定润滑周期。设备本体共设有两处润滑部位,在头尾部的轴承座上;

4)设备润滑应在停车后进行,电机、减速机按其说明书;

5)严禁在设备运转是进行调整。
5
、设备的维护与管理

1)设备应有专人看护管理;

2)设备的维护与维修必须在停车后进行。严禁在设备运转时进行维护与维修;

3)设备管理:维护人员应经常巡视设备的运行情况,例如:各坚固件是否可靠,转动件是否转动灵活。班后必须清扫设备污物。

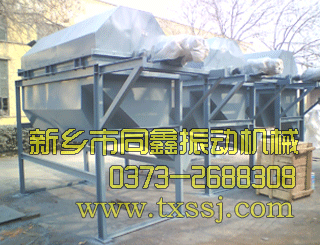

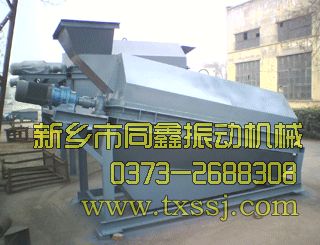

SH系列回转筛(回转筛分机)产品真机照片展示:

回转筛|回转筛分机(图一)-同鑫振动机械回转筛|回转筛分机(图二)-同鑫振动机械回转筛|回转筛分机(图三)-同鑫振动机械

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的回转筛
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
