  产品中心 >> 同鑫系列斗式提升机 >> 水泥行业专用斗式提升机


水泥行业专用斗式提升机-同鑫振动机械



水泥行业专用斗式提升机

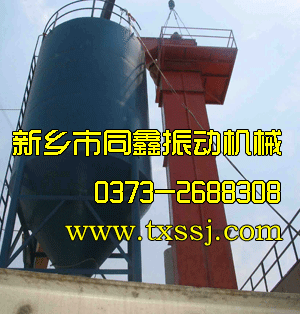

TH系列水泥行业专用斗式提升机/圆环链斗式提升机产品摘要:

   TH型圆环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。
   TH系列圆环链斗式提升机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
   TH系列圆环链斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本系列斗式提升机*大输送量365m3/h,*大提升高度为50m。

TH系列
水泥行业专用斗式提升机/圆环链斗式提升机产品概述:

   TH系列圆环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型环链式斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。TH型环链式斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。

TH系列
斗式提升机/圆环链斗式提升机主要特点:

  1、维护方便,寿命长。机壳钢板加厚、刚性好。
  2、输送物料的温度*高可达250℃。提升高度运行平稳可靠,噪音小,维护方便。
  3、中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。
  4、提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。

TH型斗式提升机/圆环链斗式提升机技术参数表:

提升机型号规格 TH160 TH200 TH250
料斗形式 ZH SH ZH SH ZH SH
输送量(100%)米3/时 15.77 24.97 17.87 28.6 31.43 48.19
料斗 料斗容积(盛水)升 1.2 1.9 1.5 2.4 3.0 4.6
料斗间距(毫米) 500
链条 圆钢直径*节距(毫米) 14*50
单条破断载荷(千牛顿) ≥190
传动链轮转速(转/分) 69.71

63.22

44.11
输送物料*大块度(毫米) 20

25

30

注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。

提升机型号规格 TH315 TH400 TH500 TH630
料斗形式 ZH SH ZH SH ZH SH ZH SH
输送量(100%)米3/时 35 59 58 94 73 118 114 185
料斗 料斗容积(盛水)升 3.75 6.0 5.9 9.5 9.3 15.0 14.6 23.6
料斗间距(毫米) 512 688
链条 圆钢直径*节距(毫米) θ18*64 θ22*86
单条破断载荷(千牛顿) ≥320 ≥480
单位长度牵引件重量 (公斤/米) 25.64 26.58 31.0 31.9 41.5 44.2 49.0 52.3
传动链轮转速(转/分) 42.5 37.6 35.8 31.8
输送物料*大块度(毫米) 35 40 50 660

注释:
1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH型斗提机料斗用途:
Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
3.HL型斗提机料斗用途:
Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。
S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
4.张紧力计算:
G=40+0.232·H
式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)

型号规格

YY型驱动装置

YY型驱动装置

C1

C2

C3

C4

C1

C2

C3

C4

TH315

Y5Y125

Y7Y140

Y11Y160

Y15Y180

Y5J4

Y7J4

Y11J5

Y15J5

TH400

Y11Y160

Y15Y180

Y18Y180

Y22Y200

Y11J5

Y15J6

Y18J6

Y55J6

TH500

Y15Y180

Y18Y200

Y22Y200

Y30Y224

Y15J6

Y18J6

Y22J6

-

TH630

Y18Y200

Y22Y224

Y30Y224

Y37Y250

Y18J6

Y22J6

-

-

说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。
Y11J5表示Y型电机功率11KW,JZQ500型减速机。

TH系列斗式提升机/圆环链斗式提升机外形示意图:

TH系列圆环链斗式提升机外形示意图:同鑫振动机械

TH型斗式提升机/圆环链斗式提升机主要安装尺寸参照表:



斗式提升机型号 整机结构尺寸 地脚孔尺寸 上部机壳尺寸 下部机壳尺寸 中部机壳尺寸
L H H3 S ag bg n3×d3 H1 A2 B2 H5 A7 A8 B5 A4 A5 B3 B4
TH160 C+1300 C-750 750 200 400 320 6×Φ18 900 1000 295 1500 1131 1330 497 1000 1105 280 385
TH200 C+1350 C-750 750 200 400 425 6×Φ18 900 1000 340 1500 1131 1374 506 1000 1105 255 460
TH250 C+1500 C-850 850 200 340 496 8×Φ22 1000 1190 376 1800 1346 1649 595 1180 1362 400 532
TH315 C+1600 C-900 900 250 350 571 8×Φ22 1120 1267 443 1800 1416 1825 695 1250 1396 475 621
TH400 C+1760 C-950 950 250 400 658 8×Φ22 1250 1394 518 1900 1566 2080 793 1400 1546 560 706
TH500 C+2300 C-940 1060 250 360 788 10×Φ26 1400 1545 579 2000 1808 2380 910 1600 1768 670 838
TH630 C+2300 C-950 1250 300 400 918 10×Φ26 1600 1706 644 2200 2028 2720 1066 1800 1968 800 968
TH800 C+2390 C-880 1320 300 450 1100 10×Φ26 1800 1866 709 2200 2208 3110 1216 2000 2148 1000 1148
TH1000 C+2650 C-950 1400 300 410 1360 12×Φ32 2000 2065 825 2350 2460 3560 1460 2200 2370 1200 1370
TH1250 C+2780 C-1000 1500 300 450 1570 12×Φ32 2400 2221 910 2500 2660 4040 1710 2400 2570 1450 1520

斗式提升机的型号选用须知:

  作为常用的提升设备,斗式提升机的选用受很多方面因素的制约,选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素:
  1.物料的形态:物料是粉状还是颗粒状还是小块状。
  2.物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。
  3.物料的比重:一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。
  4.单位时间内的输送量。
  一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料,而卸料方式的不同决定斗式提升机采用的料斗形式的不同,离心抛射卸料多采用浅斗和弧形斗,而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机*终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下:物料比重→传动方式(斗提型号)→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。
  另外,同鑫振动机械公司技术人员与工程师在原有斗式提升机系列基础上研制开发出新产品:如粮食斗式提升机:提升小麦、玉米、黄豆等;水泥斗式提升机;矿用提升机;食品行业专用斗式提升机等;同时,斗式提升机产品在各行各业的使用已经越来越广泛。

提升机系列产品推荐:TD系列斗式提升机 HL系列环链斗式提升机 NE系列板链斗式提升机 TH系列圆环链斗提机 垂直振动提升机

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
