  产品中心 >> 同鑫系列输送设备 >> DTⅡ系列皮带输送机


DTⅡ系列皮带输送机-同鑫振动机械



 DTⅡ系列皮带输送机


DTⅡ型矿山专用皮带式输送机产品概述:

  DTⅡ型带式输送机是通用型输送机系列产品,广泛应用在冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业,用来输送散状物料或成件物品。根椐输送工艺的要求,可以单机输送,也可以多台或与其它输送机组成水平或倾斜的输送系统,可输送堆积密度在0.5~2.5t/m3的物料。

DTⅡ型皮带式输送机产品特点:

  1、DTⅡ型固定式带式输送机适用的工作环境温度为-25~+40℃。对于在特殊环境,如要具有耐热、耐寒、防水、防腐、防爆、阻燃等条件,应另行采取相应的防护措施。
  2、DTⅡ型固定式带式输送机均按部件系列进行设计。设计者可根据输送工艺要求按不同的地形,工况进行选型设计并组合整台输送机。
  3、本系列部件可满足水平及倾斜输送的要求,也可采用带凸弧、凹弧段与直线段组合的输送形式。允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率。

DTⅡ型皮带式输送机产品的基本布置形式有下面几种:

  1、水平输送机;2、倾斜输送机;3、带凸弧曲形段输送机;4、带凹弧曲形段输送机;5、带凹弧及凸弧曲形段输送机。

DTⅡ型皮带式输送机产品整体结构:

  主要部件如下:输送带,驱动装置(电机、减速机、液力偶合器、制动器、联轴器、逆止器)或电动滚筒,传动滚筒,改向滚筒,托辊,拉紧装置,清扫器,卸料器,机架,漏斗,导料槽,安全保护装置等。(见下图)

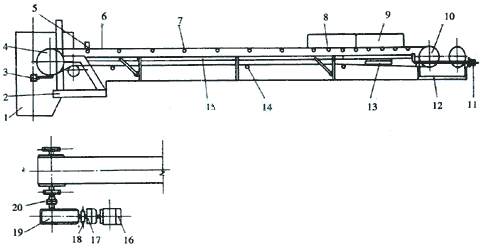

DTⅡ型皮带式输送机产品整体结构图-新乡市同鑫振动机械

1、头部漏斗; 2、机架; 3、头部清扫器; 4、传动滚筒; 5、安全保护装置;6、输送带; 7、承载托辊; 8、缓冲托辊; 9、导料槽; 10、改向滚筒;11、螺旋拉紧装置; 12、尾架 ;13、空段清扫器; 14、回程托辊; 15、中间架;16、电动机; 17、液力偶合器; 18、制动器; 19、减速机; 20、联轴器。

各种带宽适用的*大块度,本系列推荐按表1选取。当输送硬岩时,带宽超过1200mm后,*大块度一般应限制在350mm,而不能随带宽的增长而加大。

表1:DTⅡ型皮带式输送机各种带宽适用的*大块度:

带宽块度mm

500

650

800

1000

1200

1400

1600

1800

2000

2200

2400

*大块度mm

100

120

200

300

350

350

350

350

350

350

350

表2:DTⅡ型皮带式输送机产品主要技术参数:

0.8

1.0

1.25

1.6

2.0

2.5

3.15

4

4.5

5.0

5.6

6.5

500

69

87

108

139

174

217













600

127

159

198

254

318

397













800

198

248

310

397

496

620

781











1000

324

405

507

649

811

1014

1278

1622









1200



593

742

951

1188

1486

1872

2377

2674

2971





1400



825

1032

1321

1652

2065

2602

3304

3718

4130





1600









2186

2733

3444

4373

4920

5466

6122



1800









2795

3491

4403

5591

6291

6989

7829

9083

2000









3470

4338

5466

6941

7808

8676

9717

11277

2200













6843

8690

9776

10863

12166

14120

2400













8289

10526

11842

13158

14737

17104

表3:DTⅡ型皮带式输送机传动型式与传动功率的关系:

传动型式

功率范围(kw

备注

弹性联轴器直接传动

2.237

功率≤200kw时电压为380V
功率≥220kw时电压为6000V

Y系列电机加液力偶合器

45315

电动滚筒直接传动

2.255

绕线式电机

220800

备注:除电动滚筒直接传动外,其余传动型式均配相应的减速器。



★同鑫振动机械可根据用户需要而设计制造特殊型号规格的皮带输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
