  产品中心 >> 同鑫系列输送设备 >> TD75系列皮带输送机(通用固定皮带输送机)


 TD75系列皮带输送机(通用固定皮带输送机)-同鑫振动机械



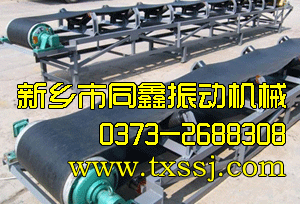

 TD75系列皮带输送机(通用固定皮带输送机)

TD75系列通用固定皮带输送机产品概述:

      TD75系列通用固定皮带输送机是一种输送量大、运行费用低、使用范围广的输送设备,按其支架结构分为固定式和移动式两种;按输送材料有胶带、塑料带和钢带之分。输送机的工作环境温度一般在-10℃-+40℃之间,要求物料温度不超过70℃;耐热橡胶带可输送120℃以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具有酸性碱性油类物质和有机溶剂等成分的物料时,需采用耐油、耐酸碱的橡胶带或塑料带。皮带输送机的带宽有六种:500、650、800、1000、1200和1400mm。用户可根据皮带输送机的输送高度,物料的种类、容量、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。

   皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点,皮带式输送机广泛应用于矿山、冶金、煤炭等行业,用来输送松散物料或成件物品,根据输送工艺要求,可单台输送,也可多台组成或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业线需要,适用于输送堆积密度小于1.67/吨/立方米,易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料,如煤、碎石、砂、水泥、化肥、粮食等。被送物料温度小于60℃。其机长及装配形式可根据用户要求确定,传动可用电滚筒,也可用带驱动架的驱动装置。

TD75型通用固定皮带输送机输送能力表:

承载托
辊形式
带 速(m/s)

带 宽 B(mm)

500 650 800 1000 1200 1400

输 送 量 Q(t/s)

槽形

托辊

0.8 78 131 - - - -
1.0 97 164 278 435 655 891
1.25 122 206 348 544 819 1115
1.6 156 264 445 696 1048 1427
2.0 191 323 546 853 1284 1748
2.5 232 391 661 1033 1556 2118
3.15 - - 824 1233 1858 2528
4.0 - - - - 2202 2996

平行

托辊

0.8 41 67 118 - - -
1.0 52 88 147 230 345 460
1.25 66 110 184 288 432 588
1.6 84 142 236 368 553 753
2.0 103 174 289 451 677 922
2.5 125 211 350 546 821 1117

TD75型通用固定皮带输送机功率选型表(供参考)(KW)

长度m

15

30

45

60

100

150

200

300

宽度mm

500

1.0

1.3

1.7

2.0

3.2

4.6

8.0

11.1

650

1.3

1.9

2.4

2.8

4.6

9.2

11.5

16.0

800

1.9

2.9

3.6

4.3

9.7

14.0

17.5

24.3

注:以上功率估算的工作条件为正常湿度,水平带速1m/s,物料容量1t/m3,动堆积角30°,一个空段清扫器,一个弹簧清扫器和一个导料槽并考虑加速阻力因素。每个犁式卸料器需功率约为B500:0.3kw;B650:0.35kw;B800:0.45kw。

TD75型通用固定皮带输送机外形结构图:

1、传动滚筒;2、头罩;3、输送带;4、槽型调心托辊;5、槽型托辊;6、缓冲托辊;7、导料槽;8、螺旋拉紧装置;9、改向滚筒;10、尾架;11、空段清扫器;12、下平调心托辊;13、下托辊;14、中间架;15、中间支腿;16、改向滚筒;17、头架;18、弹簧清扫器;19、垂直拉紧装置;20、犁式卸料器;21、卸料车;22、车式拉紧装置

TD75型通用固定皮带输送机外形尺寸表:

带宽Bmm

500

650

800

1000

1200

1400

机身宽度mm

头架

1000-1010

1150-1160

1410-1470

1610-1630

1860-1880

2120-2130

螺旋拉紧尾架

800

960

1180

1410

1660

1860

中间架B1

870

1020

1220

1440

1690

1860

带面高mm

头轮H

800-2290

800-2315

800-2400

935-2500

950-2500

100-2500

尾轮H1

800

800

800

1000

1000

1000

中间段H2

800

800

800-1000

1000-1200

1000

1200



★同鑫振动机械可根据用户需要而设计制造特殊型号规格的皮带输送机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
