  产品中心 >> 同鑫系列给料设备 >> DZSF系列直线振动筛


DZSF系列直线振动筛-同鑫振动机械



DZSF系列直线振动筛-同鑫振动机械

直线振动筛(直线筛)产品技术摘要:


直线振动筛直线筛)产品是一种常用的封闭式轻型振动筛分设备,该系列直线振动筛是利用振动电机激振的原理,使物料在筛面上作跳跃式直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

DZSF系列直线振动筛(直线筛)产品概述:


DZSF系列直线振动筛简称直线筛,是一种用双振动电机驱动的通用型振动筛分设备。装备的两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向的合力相互抵消,而在垂直于电机轴的方向的合力在偏心块同向时达到*大,因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

   DZSF系列直线振动筛适用于粒度在0.074-5mm,含水量小于70%、无粘性的各种干式粉状物料的筛分,*大给料粒度 一般不大于10mm。 该系列振动筛也可以进行液体的过滤筛分作业,多用于污水处理,亦可以用于较大颗粒的煤粉类物料的筛分,在进行较大物料处理时,筛体厚度需加厚,电机功率需加大,换装冲孔筛板作为筛网等。详细情况,请咨询我公司技术人员。

DZSF系列直线振动筛(直线筛)产品主要特点:


 DZSF系列直线振动筛具有体积小、结构简单合理、筛分精度高、全封闭无污染、低噪音、低能耗、维修方便、保养简单、筛网寿命长等优点。可单层或多层使用,*多可达到五层,筛框一般为木制结构,若筛孔较大,产量较高时筛框可制成钢质结构,若筛分腐蚀性物料,与物料接触部分采用不锈钢制作。电机安装方式可分为下振式和侧振式,减振器安装方式可分为座式和吊挂式。另我公司还可以根据用户需要进行特殊设计制造。

DZSF系列直线振动筛(直线筛)产品工作原理:


DZSF系列直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。直线筛可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。*高筛分目数325目,可筛分出7种不同粒度的物料。

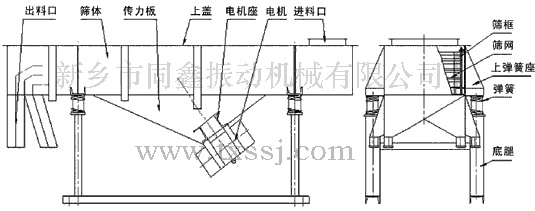

DZSF系列直线振动筛(直线筛)产品外形结构参考图:

DZSF系列直线振动筛(直线筛)产品外形结构参考图:同鑫振动机械

DZSF系列直线振动筛(直线筛)产品结构以及各部分功能说明:

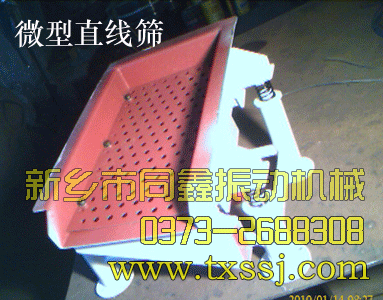

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。微型直线筛,小型直线筛,实验用直线筛-同鑫振动机械
  1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
  4、振动电机(使用与维修方法详见振动电机使用说明书)。
  5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

DZSF系列直线振动筛(直线筛)产品适用行业:


DZSF型直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

DZSF系列直线振动筛直线筛)产品技术参数表

型号

筛面尺寸

筛面层数

网孔尺寸

处理量

振次

双振幅

电机功率

振动方向角

外形尺寸(长宽高)

DZSF520



1
2
3
1
2
3
4
5
6

2-200

0.05-5

960

6-7

2×0.4

45-60

2140×808×848

2DZSF520

500×2000

0.05-5

960

6-7

2×0.4

45-60

2199×808×878

3DZSF520

500×2500

0.03-5

1450

4-6

2×0.4

45

2256×808×938

DZSF525

0.06-8

960

5-7

2×0.4

45-60

2642×808×848

2DZSF525

0.06-8

1450

4-6

2×0.4

45

2699×808×878

3DZSF525

0.06-8

960

6-8

2×0.75

45-60

2750×808×938

4DZSF525

0.1-15

1450

5-7

2×0.4

45

2813×808×1000

5DZSF525

0.08-15

1450

5-7

2×0.4

45

2883×808×1060

6DZSF525

0.07-15

960

6-8

2×0.75

45-60

2953×808×1120

DZSF1020

1000×2000

1

0.12-20

960

6-8

2×0.75

45-60

2152×1320×900

2DZSF1020

2

0.11-20

960

5-7

2×0.75

45-60

2219×1320×960

3DZSF1020

1000×2000

3

2-200

0.10-2

960

5-7

2×0.75

45-60

2286×1320×1030

4DZSF1020

4

0.07-15

960

4-8

2×0.75

45-60

2353×1320×1100

5DZSF1020

5

0.07-15

960

4-8

2×1.5

45-60

2420×1320×1160

6DZSF1020

6

0.07-15

960

4-8

2×1.5

45-60

2487×1320×1220

DZSF1025

1000×2500

1

0.1-15

1450

5-7

2×0.4

45

2203×1320×900

2DZSF1025

2

0.08-15

1450

5-7

2×0.4

45

2269×1320×960

3DZSF1025

3

0.07-15

960

6-8

2×0.75

45-60

2336×1320×1030

DZSF830

800×3000

1

0.1-20

960

6-8

2×0.75

45-60

3080×1098×1120

2DZSF830 2

0.1-20

960

6-8

2×0.75

45-60

3140×1098×1180

3DZSF830 3

0.1-20

960

6-8

2×1.5

45-60

3200×1098×1240

DZSF1030

1000×3000

1

0.1-20

960

6-8

2×0.75

45-60

3152×1340×1120

2DZSF1030

2

0.1-20

960

6-8

2×1.5

45-60

3219×1340×1120

3DZSF1030

3

0.1-20

960

6-8

2×1.5

45-60

3286×1340×1120

DZSF1224

1200×2400

1

0.1-23

960

6-8

2×0.75

45-60

2480×1520×1100

2DZSF1224

2

0.1-23

960

6-8

2×0.75

45-60

2540×1520×1160

3DZSF1224

3

0.1-23

960

6-8

2×1.5

45-60

2600×1520×1220

DZSF系列直线振动筛制作材质为碳钢或不锈钢;上表为DZSF系列直线振动筛的主要技术参数,同鑫振动还可以根据客户要求设计和制作其它型号及用途的直线振动筛。

注意:DZSF系列直线振动筛是一种全封闭型的直线振动型振动筛,根据客户的要求不同,可以根据用户的不同要求定制设备.如需购买设备请咨询公司服务人员,此表参数为标准筛机参数,仅供选型参考.

DZSF系列直线振动筛(直线筛)产品真机照片展示:

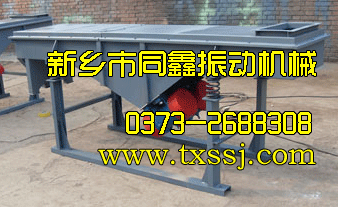

直线振动筛(图一)同鑫振动机械直线振动筛(图二)同鑫振动机械直线振动筛(图三)同鑫振动机械

DZSF系列直线振动筛直线筛)产品制作材质分别为:普钢、不锈钢 两种材质,具体型号及参数请参照直线筛技术参数表中的数据,选型及报价请联系我们的工作人员,另外,我公司还可以根据客户要求制作各种型号的规格的直线振动筛,比如:粮食直线筛,葵花籽直线筛,轻型直线筛等特殊行业专用直线筛。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的直线振动筛.
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
