同鑫系列辅助给料设备 >> TX系列手动闸板门（手动插板阀） |
|
|
 |
|
|
TX系列手动闸板门（手动插板阀）-同鑫振动机械 |
TX系列手动闸板门（手动插板阀）产品概述：
手动闸板门又称手动插板阀、手动闸门，是在输送飞灰和粉粒状干物料的系统中用于截止输送物料的装置，可安装在火力发电站的省煤器、空气预热器、干尘除尘器、烟道等灰斗、灰库、渣库下部，工作温度允许可达到250℃。该设备的特点是整体闸板、柔性石墨填料、密封性好、开关灵活。

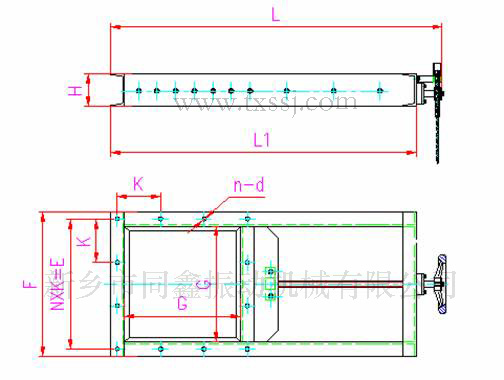

TX系列手动闸板门（手动插板阀）产品外形结构示意图：
TX系列手动闸板门（手动插板阀）产品主要尺寸参考表：
|
型号
|
G |
L |
L1 |
F |
N |
K |
E |
n-d |
H |
|
Φ300 |
300 |
750 |
685 |
440 |
3 |
132 |
396 |
2X12-Φ18 |
140 |
|
Φ400 |
400 |
857 |
985 |
520 |
3 |
160 |
480 |
2X12-Φ18 |
140 |
|
Φ500 |
500 |
1240 |
1220 |
620 |
3 |
187 |
561 |
2X12-Φ18 |
140 |
|
Φ600 |
600 |
1255 |
1420 |
726 |
4 |
166 |
664 |
2X16-Φ18 |
160 |
|
Φ700 |
700 |
1816 |
1620 |
826 |
4 |
192.5 |
770 |
2X16-Φ18 |
160 |
|
Φ800 |
800 |
2330 |
1899 |
950 |
4 |
215 |
860 |
2X16-Φ18 |
220 |

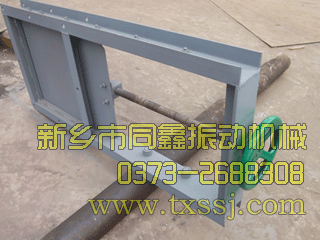

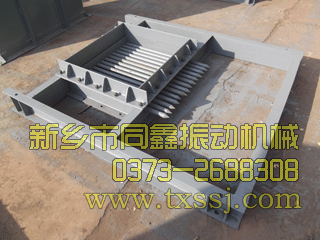

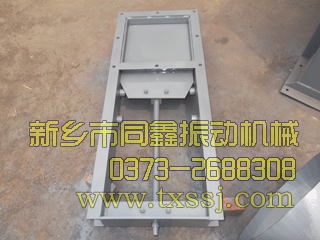

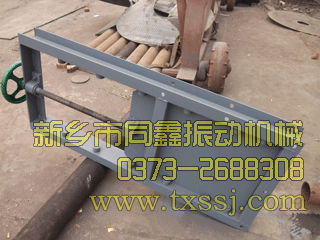

TX系列手动闸板门（手动插板阀）产品真机照片展示：
   |
|
|
|
★同鑫振动机械可根据用户需要而设计制造特殊型号规格的手动闸板门（手动插板阀）产品。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。 |
|
|
