BR型座式圆盘给料机用途及特点：
BR型座闭式圆盘给料机为容积式计量的给料设备。它能均匀、连续地将物料喂送到下一道工序，并且能够承受较大的仓压。BR型圆盘给料机适用于喂送各种非粘性物料，不适用于流动性好的粉状物料。适合圆盘给料机喂送的物料有：煤粉、水泥、熟料、石灰石、粘土等粉状、粒状或小块状物料。
BR型圆盘给料机为座式封闭式给料机，适用于空气净化程度要求不高的场合。
KR、BR系列座闭式圆盘给料机有敞开式和封闭式传动2种，全系列共有9个规格。适用于中、细粒度物料的给料，主要用于选煤、选矿、建材、电力等行业生产流程中，该系列给料机由电动机通过不同速比的圆柱齿轮减速器拖动不同规格直径的圆盘主体。
用户在选用时应注意下列各项：
1.传动布置形式按减速器与圆盘主体相对位置不同来区分，KR型全部为右传动，BR型有左、右两种传动形式，选用时应指明；
2.圆盘直径2000mm以上的BR型座式圆盘给料机的拖动电动机有Y系列电动机和JZTY系列电磁调速电动机2种。KR型座式圆盘给料机仅用Y系列异步电动机。正常状态均按Y系列电动机供货；
本系列给料机给料套筒分为敞开式和封闭式2种，选用时以KR和BR来区分；
BR型座式圆盘给料机的盘面有锰钢、辉绿岩铸石、钢板料盘3种衬板，KR型座式圆盘给料机的盘面无衬板。正常状态下，BR型座式圆盘给料机按钢板料盘供货；
1.本系列给料机的给料方式由用户自行确定，采用敞开式或封闭式给料方式都可以；
2.安装基础螺栓由用户自备；
3.对有特殊技术要求或辅助设计要求的产品，可另行设计。
BR系列圆盘给料机产品技术参数表：
|
型号 |
圆盘直径mm |
生产能力m3/h |
圆盘转数r/min |
物料粒度mm |
安装形式 |
减速机 |
电动机 |
重量Kg |
外形尺寸
长*宽*高mm |
|
型号 |
速比 |
型号 |
功率KW |
|
BR10 |
1000 |
0-13 |
6.3 |
50 |
封闭座式 |
ZS50-8-ⅠⅡ |
6.33 |
Y132S-6 |
3 |
1223 |
1932*1520*895 |
|
BR15 |
1500 |
0-30 |
6.3 |
50 |
封闭座式 |
ZS75-3-ⅠⅡ |
63 |
Y160M-6 |
7.5 |
2710 |
2841*1920*1122 |
|
BR20 |
2000 |
0-80 |
4.79 |
50 |
封闭座式 |
BR20-2 |
87 |
Y160L-6 |
11 |
5234 |
3374*2016*1122 |
|
JZTY61-4 |
15 |
|
BR25 |
2500 |
0-120 |
4.72 |
50 |
封闭座式 |
BR25-2 |
88.2 |
Y200L1-6 |
18.5 |
7747 |
3790*2500*1122 |
|
JZTY71-4 |
22 |
|
BR30 |
3000 |
180 |
3.1 |
20 |
封闭座式 |
BR30-2 |
128.87 |
Y200L2-6 |
22 |
1335 |
4600*2958*1420 |

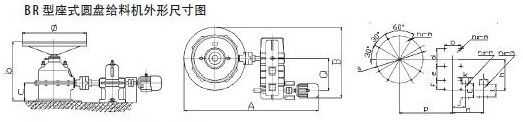

BR型座式圆盘给料机外形尺寸安装示意图：
BR型座式圆盘给料机尺寸参数：
|
型号 |
Φ |
A |
a |
b |
c |
d |
e |
f |
h |
i |
j |
k |
l |
|
BR1000 |
1000 |
2186 |
800 |
925 |
280 |
300 |
240 |
150 |
500 |
216 |
216 |
110 |
140 |
|
BR1500 |
1500 |
2841 |
880 |
1140 |
400 |
330 |
320 |
220 |
750 |
254 |
342 |
120 |
210 |
|
BR2000 |
2000 |
3530 |
800*880 |
1152 |
470 |
320 |
320 |
320 |
800 |
279 |
411.5 |
140 |
203 |
|
型号 |
E |
n |
o |
p |
Q |
B |
n1-m |
n2-m |
n3-m |
n4-m |
|
BR1000 |
250 |
528 |
280 |
904 |
500 |
1200 |
8-20 |
8-20 |
4-10 |
4-10 |
|
BR1500 |
280 |
637 |
390 |
1172 |
750 |
1720 |
8-24 |
10-20 |
4-10 |
4-14 |
|
BR2000 |
300 |
745.5 |
470 |
1492 |
800 |
2075 |
4-36 |
10-30 |
4-10 |
4-6 |
|
