   >> TH型斗式提升机-环链斗式提升机

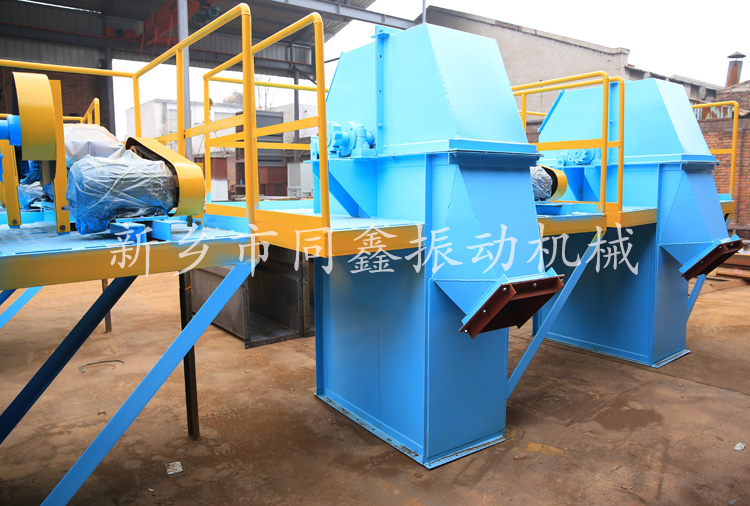

TH型斗式提升机-环链斗式提升机

TH型斗式提升机-圆环链斗式提升机

   TH型斗式提升机采用高强度合金材质圆环链做牵引构件,掏取式装料,重力式或混合方式卸料;产品规格以料斗宽度表示,比如TH315型,料斗宽度为315mm。TH型斗式提升机适用输送松散密度<1.5t/m³的易于掏取的粉状、粉状颗粒、小块状的低磨琢性物料,如煤、砂、水泥、化肥、粮食、碎石等提升高度5-50m范围内可定制,输送量可达到365m³/h。料斗材质有碳钢、不锈钢、高分子聚乙烯料斗三种可供用户选择。TH型斗式提升机输送物料的温度不超过250℃。具有输送量大、运行平稳可靠、使用寿命厂等显著特点。

   TH型斗式提升机有二种料斗形式可供选择:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。

TH型斗式提升机主要特点:

1.运行平稳可靠,噪音小,维护方便。
2.输送物料的温度可达250℃。
3.中节箱体有单通道和双通道两种形式可选。
4.箱体冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封性较强。
5.提升环链采用合金钢锻造,并经渗碳淬火处理,具有较高的抗拉强度和耐磨性能。

TH型斗式提升机-环链斗式提升机

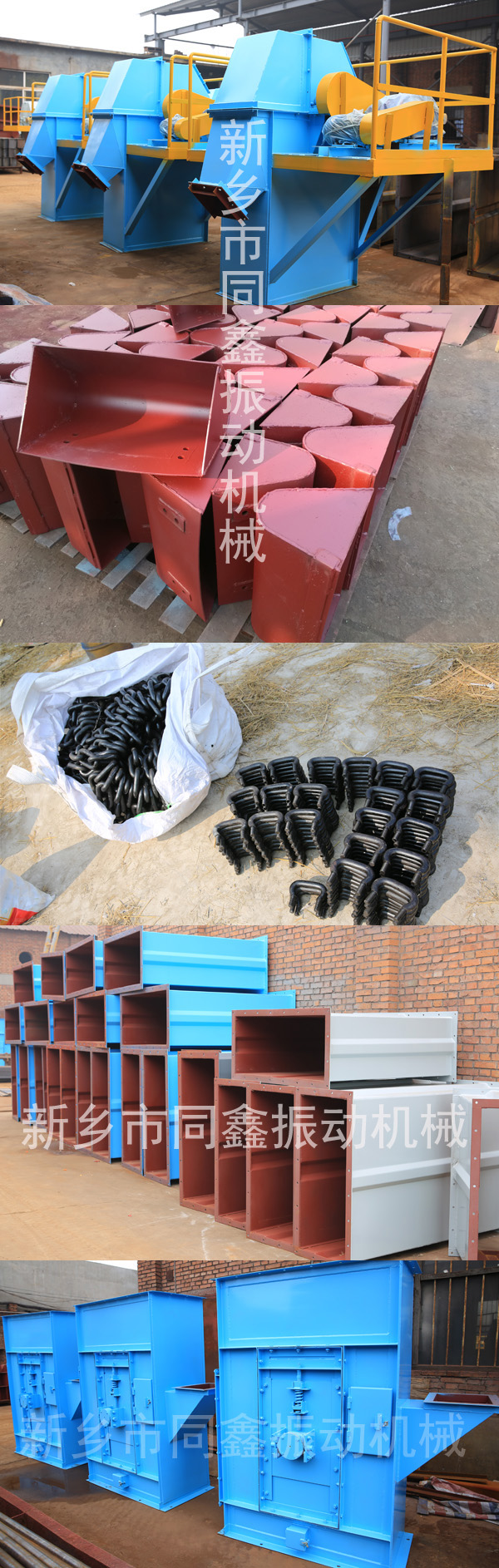

同鑫振动机械生产的斗式提升机产品制造工艺:等离子/激光下料,冲孔,数控折弯,机器人自动焊接工艺。提升机箱体为冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封性强。

同鑫振动机械生产的斗式提升机产品供货内容:头箱,尾箱,中间箱,电机,减速机,逆止器,电机防雨罩,传动皮带/链条防护罩,护栏,平台,吊装件,配重箱(包括但不限于以上内容,具体以实际供货内容为准。)

雄厚的技术力量,优惠的价格,严格的内部质量检测监督,确保快速交货同时确保产品质量,售前售后服务团队保障您设备的无忧使用!

TH型斗式提升机技术参数表:

型号 TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh
输送能力m³/h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
料斗 料斗容量(L) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
斗距(mm) 350 450 512 688 936 936 1001
链条 钢直径×节距(mm) φ12X45 φ18X64 φ22X86 φ24X86  φ24X86 φ28X92
单链条破断强度(kN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660
斗速 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6
传动链轮转数 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28
输送物料的较大块度(mm) 20 25 35 40 50 60 75 85 100

注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。
1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH型斗提机料斗用途:
Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
3.HL型斗提机料斗用途:
Q--浅圆底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。
S--深圆底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
4.张紧力计算:
G=40+0.232·H
式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)

型号规格 YY型驱动装置 YY型驱动装置
C1 C2 C3 C4 C1 C2 C3 C4
TH315 Y5Y125 Y7Y140 Y11Y160 Y15Y180 Y5J4 Y7J4 Y11J5 Y15J5
TH400 Y11Y160 Y15Y180 Y18Y180 Y22Y200 Y11J5 Y15J6 Y18J6 Y55J6
TH500 Y15Y180 Y18Y200 Y22Y200 Y30Y224 Y15J6 Y18J6 Y22J6
TH630 Y18Y200 Y22Y224 Y30Y224 Y37Y250 Y18J6 Y22J6

说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。

Y11J5表示Y型电机功率11KW,JZQ500型减速机。

TH型斗式提升机主要尺寸:

型号规格 整机结构尺寸 地脚孔尺寸 上部机壳尺寸
L H HO H4 S t a8 b8 n3×d3 H3 A2 B2
TH315 C+1643 C-873 850 900 250 512 445 561 8×Φ22 1585 1267 443
TH400 C+1763 C-1249 950 950 250 512 495 646 8×Φ22 1690 1394 498
TH500 C+2024 C-1522 1100 1060 250 688 569 778 8×Φ26 1690 1545 579
TH630 C+2384 C-1907 1250 1250 300 688 636 908 8×Φ26 1800 1706 644
型号规格 下部机壳尺寸 中部机壳尺寸
H6 A7 A8 B A4 A5 A6 B4 B5 B6
TH315 1800 1416 1825 641 1250 1382 1386 475 607 707
TH400 1900 1566 2080 726 1400 1532 1530 560 692 816
TH500 2120 1808 2380 878 1600 1748 1752 670 818 950
TH630 2360 2008 2720 1008 1800 1948 1952 800 948 1080

斗式提升机产品订货须知:

订货时请注明产品名称、规格型号、材质要求、提升输送量要求、提升高度(如进出料口高度、头尾轮中心距、底部到出料口、设备总高)、电机要求及装配形式等,如有并提供供货总图、或其它的特殊要求。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
