   >> 鳞板输送机

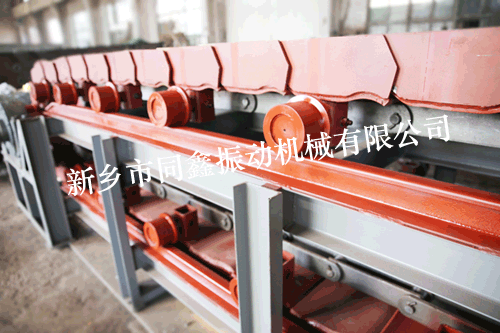

鳞板输送机简介:

   鳞板输送机是一种通用型固定式输送设备,以循环运行的链条或滚轮作为牵引构件,采用钢板作运载槽体,可用于大量散状物料及单件重物的输送,其牵引力大,槽板刚性好,耐冲击,适宜输送灼热的、粒度较大的、磨琢性强的、较重的铸锻件等大块物料或成件物品,可水平或倾斜输送各种散状物料和成件物品,也可用于流水生产线中运送成件物品。并且还可以输送600℃左右的高温物料。鳞板输送机已广泛应用于化工、机械、冶金、煤炭、矿山、电力、铸造、汽车制造、水泥、垃圾处理等行业。鳞板输送机具有结构紧凑,运行平稳,故障率低,承载能力大,速度选择范围广等特点。鳞板输送机为连续输送设备,安装形式为固定式较多,鳞板输送机结构组成:由头轮装置、链板组合装置、尾轮张紧装置、机架和驱动装置组成。工作原理为:头部链轮经驱动后,链板组合装置中的牵引链与链轮相啮合,带动整个鳞板沿输送机的纵向中心线运动,而滚轮则沿着固定在机架上的轨道行走,从而完成输送工作。

鳞板式输送机(鳞板输送机)是以闭合的、循环运行的链条为牵引构件,用对接的或搭接的平形板、波浪板以及槽型或箱型等构件作为承载构件的输送设备。牵引构件与承载构件组成链板组合装置;牵引链条可以通过链条附件与承载构件相连,也可以与承载构件直接相连。承载构件自身承载,并通过滚轮或固定在支架上的托辊来支承。鳞板输送机对物料粒度、块状、工作环境无特殊要求,运送单个物料(件)的重量可达70-120kg,输送机长度可达40-80米且允许25°倾角输送。鳞板输送机有轻型、中型、重型之分。

鳞板输送机特点:

适应范围广:除了黏度特别大的物料以外,一般固态物料或成件物品均可输送。适宜输送灼热的、粒度较大的、磨琢性强的、较重的铸锻件等大块物料或成件物品,可水平或倾斜输送各种散状物料和成件物品,也可用于流水生产线中运送成件物品。并且还可以输送600℃左右的高温物料。广泛应用于化工、机械、冶金、煤炭、矿山、电力、铸造、汽车制造水泥、垃圾处理等行业。
输送量大;牵引链的强度高,可用作长距离输送作业。输送过程中可进行分类、干燥、冷却或装配等工艺加工作业。运行平稳可靠,故障率低,使用寿命长,安装维修简单,承载能力大,速度选择范围广。

鳞板式输送机(鳞板输送机)有下列缺点:
1.由于鳞板式输送机的所有部件均用金属材料制成,而且其索引链和底板自重大,故材料消耗多,且空载功率大。
2.润滑和维修不便,底板和牵引链的磨损快,且噪声较大。
3.结构较复杂,且自重大,因而造价高。

同鑫公司可根据客户的输送量、铸件单重等其他技术要求提供合适的设备选型及鳞板输送机的定制。

鳞板输送机的主要构造

   鳞板输送机一般由以下构件组成:机架、头尾轮、鳞板、输送链条、托轮、驱动装置、张紧装置。

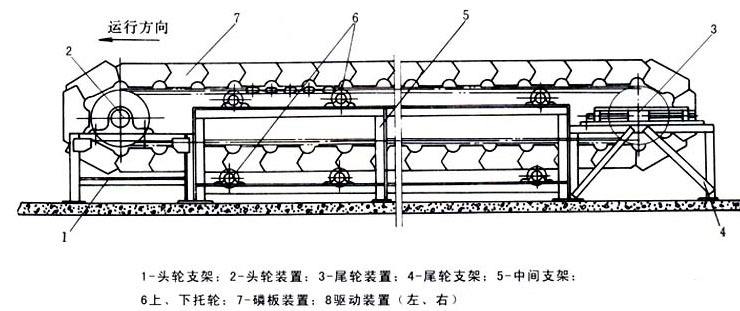

鳞板输送机外形结构示意图:

BL系列鳞板输送机产品技术参数参考表:

规格型号

鳞板宽度mm

生产能力t/h

物料粒度mm

运行速度m/s

输送长度mm

功率KW

减速机型号

BL400

400

20

130

0.8-3

~10

2.2

ZQ250

>10-20

3

350

>20-30

4

350

>30-40

5.5

400

BL500

500

25

150

0.8-3

~10

3

350

>10-20

4

400

>20-30

5.5

400

>30-40

7.5

500

BL650

650

35

200

0.8-3

~10

4

400

>10-20

5.5

500

>20-30

7.5

500

>30-40

10

650

BL800

800

55

280

0.8-3

~10

5.5

500

>10-20

7.5

650

>20-30

10

650

>30-40

13

750

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的输送机
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
