   >> TD型斗式提升机-胶带斗式提升机

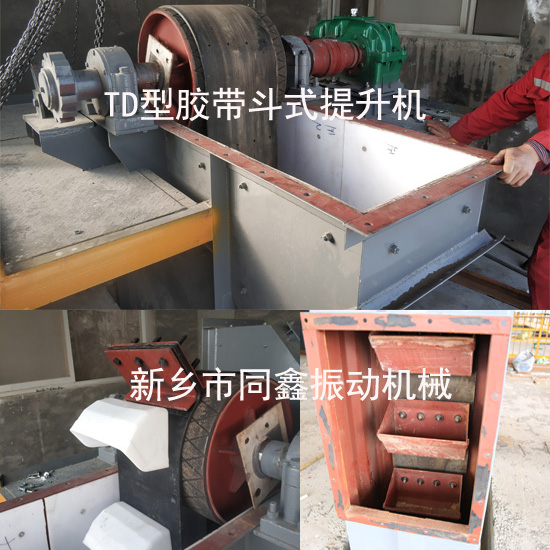

TD型斗式提升机-胶带斗式提升机

TD型斗式提升机-胶带斗式提升机

  斗式提升机简称斗提机,用于垂直输送粉状、颗粒状及小块状物料。斗式提升机的优点是横断面上的外形尺寸较小,可使输送系统布置紧凑;提升高度大;有良好的密封性等。斗式提升机的缺点就是对过载的敏感性大,料斗和牵引构件易损坏。

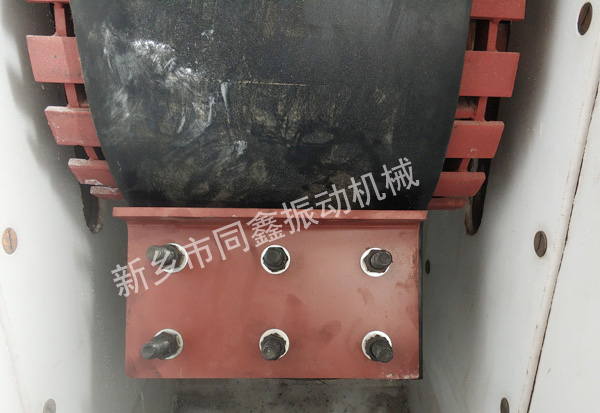

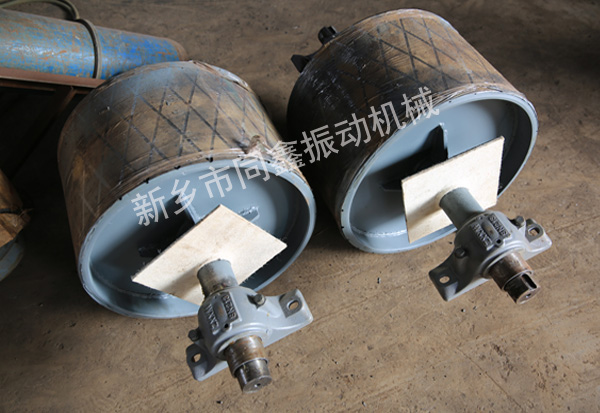

  TD型斗式提升机采用橡胶带做牵引构件,结构简单、运行平稳产品规格以斗宽表示。TD型斗式提升机采用挖取式装料,离心重力式或混合方式卸料;适用输送松散密度<1.5t/m³的粉状、颗粒状的无磨琢性、半磨琢性物料,如粮食、煤、砂、焦末、水泥、粉煤灰、石英砂、炭素碎矿石等提升高度5-50m范围内可定制。料斗材质有碳钢、不锈钢、高分子聚乙烯料斗三种可供用户选择。TD型斗式提升机驱动装置电机减速机采用联轴器连接,拆装,维修更方便;头轮采用厚壁管经过机加工而成,也可做包胶处理,皮带的松紧采用丝杆拉紧装置,也可以做配重调节,还可以加装堵料报警,皮带跑偏报警装置,提高产品使用寿命。

斗式提升机

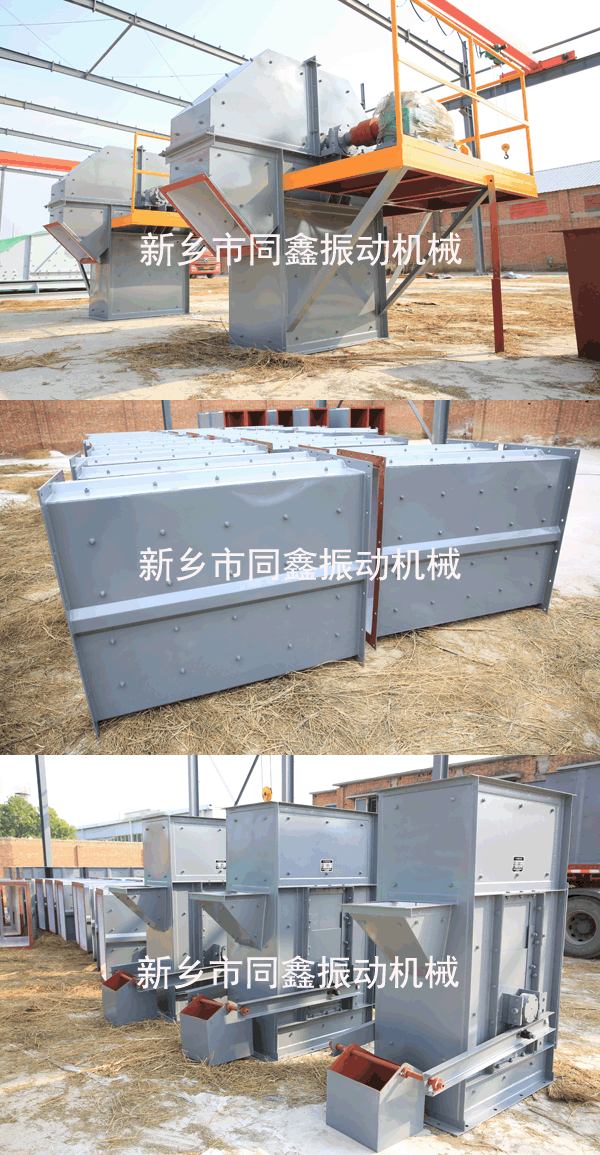

同鑫振动机械生产的斗式提升机产品制造工艺:等离子/激光下料,冲孔,数控折弯,机器人自动焊接工艺。提升机箱体为冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封性较强。

同鑫振动机械生产的斗式提升机产品供货内容:头箱,尾箱,中间箱,电机,减速机,逆止器,电机防雨罩,传动皮带/链条防护罩,护栏,平台,吊装件,配重箱(包括但不限于以上内容,具体以实际供货内容为准。)

雄厚的技术力量,优惠的价格,严格的内部质量检测监督,确保快速交货同时确保产品质量,售前售后服务团队保障您设备的无忧使用!

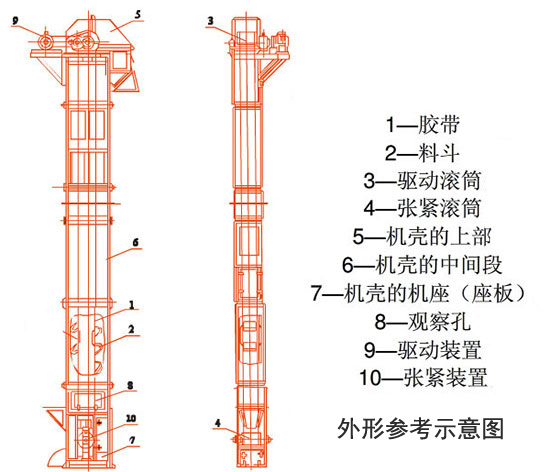

TD型斗式提升机外形参考示意图

TD型斗式提升机产品技术参数表:

型号
TD160
TD250
TD315
TD400
料斗形式
Q
H
ZD
SD
Q
H
ZD
SD
Q
H
ZD
SD
Q
H
ZD
SD
输送量(m3/h)
5.4
9.6
9.6
16
12
22
23
35
17
30
25
40
24
46
41
66
斗宽(mm)
160
250
315
400
斗容(L)
0.5
0.9
4.2
1.9
1.3
2.2
3.0
4.6
2
3.6
3.8
5.8
3.1
5.6
5.9
9.4
斗距(mm)
280
350
360
450
400
500
480
560
带宽(mm)
200
300
400
500
斗速(m/s)
1.4
1.6
1.6
1.8
物料量大块(mm)
25
35
45
55
型号
TD500
TD630
TD160
TD250
TD350
TD450
料斗形式
Q
H
ZD
SD
H
ZD
SD
Q
S
Q
S
Q
S
Q
S
输送量(m3/h)
38
70
58
92
85
89
142
4.7
8
18
22
25
42
50
72
斗宽(mm)
500
630
160
250
350
450
斗容(L)
4.8
9
9.3
15
14
14.6
23.5
0.65
1.1
2.6
3.2
7
7.8
14.5
15
斗距(mm)
500
625
710
300
400
500
640
带宽(mm)
600
700
200
300
400
500
斗速(m/s)
1.8
2
1
1.25
1.25
1.25
物料量大块(mm)
60
70
25
35
45
55

 说明:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
    2.斗式提升机料斗用途为:
     浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。
     深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

斗式提升机产品订货须知:

订货时请注明产品名称、规格型号、材质要求、提升输送量要求、提升高度(如进出料口高度、头尾轮中心距、底部到出料口、设备总高)、电机要求及装配形式等,如有并提供供货总图、或其它的特殊要求。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
