   >> NE型斗式提升机-板链斗式提升机

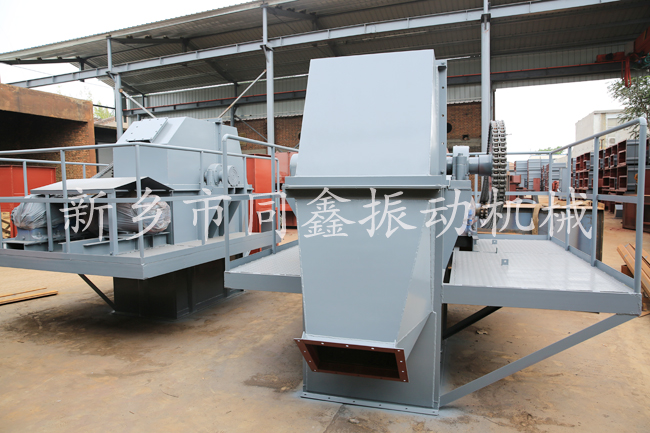

NE型斗式提升机-板链斗式提升机

NE型斗式提升机-板链斗式提升机

   NE型斗式提升机为板链斗式提升机,采用优质合金钢高强度板式链条,耐磨而可靠;驱动部分采用硬齿面减速机。NE板链斗式提升机采取流入式喂料,重力诱导式卸料。NE型斗式提升机适用于垂直提升粉状、粒状、块状的物料 ,也可提升磨琢性较大的物料,提升高度可达40m左右,物料温度 一般不超过250℃如 粉煤灰、水泥、碎石、煤块、矿渣等物料。该机具有运行平稳可靠、节能环保等显著特点。广泛应用于矿山、冶金、建材、煤炭、水电等行业

同鑫振动机械生产的斗式提升机产品制造工艺:等离子/激光下料,冲孔,数控折弯,机器人自动焊接工艺。箱体冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封性较强。

同鑫振动机械生产的斗式提升机产品供货内容:头箱,尾箱,中间箱,电机,减速机,逆止器,电机防雨罩,传动皮带/链条防护罩,护栏,平台,吊装件,配重箱(包括但不限于以上内容,具体以实际供货内容为准。)

雄厚的技术力量,优惠的价格,严格的内部质量检测监督,确保快速交货同时确保产品质量,售前售后服务团队保障您设备的无忧使用!

NE系列板链式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板链斗式提升机产品特点:
1、提升范围广。NE型板链斗式提升机不仅能提升一般粉状、粒状和块状物料,而且可提升磨琢性大的物料。物料温度≤250℃。
2、输送能力大。该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m³/h。
3、驱动功率小。这类提升机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送,链速低提升量大。物料提升时,几乎无回料和挖料现象,因此无效功率少,所耗功率是环链提升机的70%。
4、使用寿命长。提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象,本机的设计保证物料在喂料、提升和卸料中不会撒料,减少了机械磨损,输送链采用板链式高强度耐磨链条,大大延长了使用寿命。正常使用下,输送链使用寿命超过5年。
5、提升高度高。该系列提升机链速低,运行平稳,且采用用板链式高强度耐磨合金钢链条,因此可达较高的提升高度(高度40米)。
6、箱体冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封型较强密封性好,环保无污染。
7、运行可靠性好。先进的设计原理,保证了整机运行的可靠性,无故障时间超过了3万小时。
8、操作维修方便、易损件少,使用成本低。

NE系列板链斗式提升机主要结构:

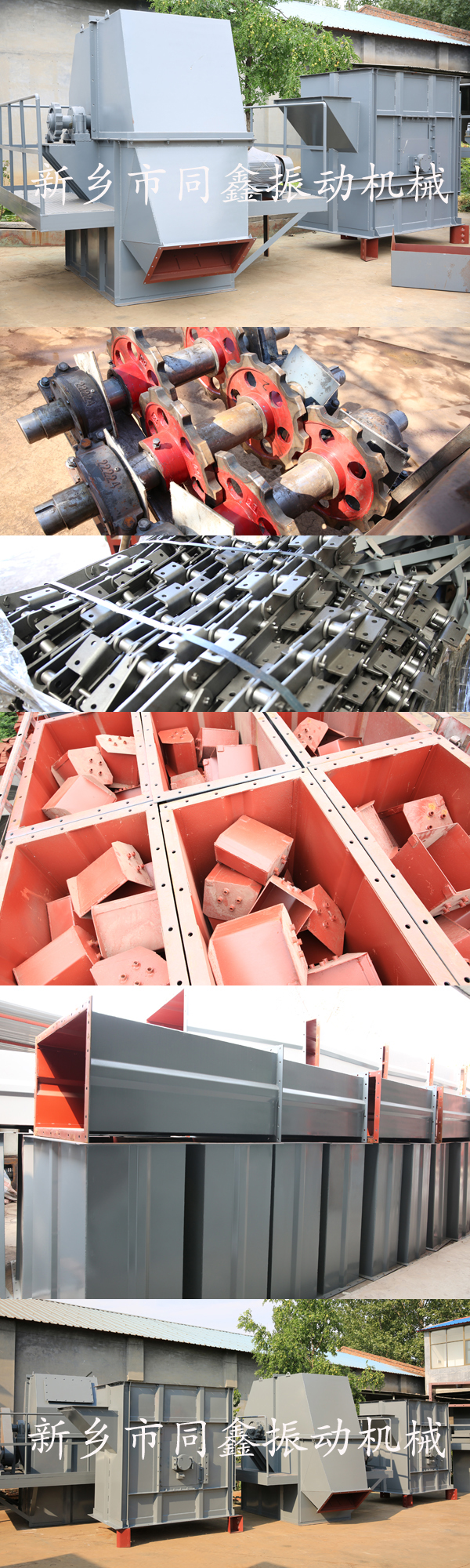

  NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
  运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
  驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
  上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
  中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
  下部装置---安装有自动张紧装置。

NE系列板链斗式提升机主要工作部件特点:

  1、上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
  2、中间节:部分中间节装有轨道(双排节)以防止链条工作中摆动,部分中间节装有检修门以便维修。
  3、下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。
  4、上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。
  5、板链:链板采用 45 # HRC36~42 。
  a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;b 、采用较低的链速度(o.5米/秒);c、 采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

NE系列板链斗式提升机技术参数表:

规格型号

提升量

(m³/h)

最大粒度mm

物料松散密度t/m³

斗宽mm

斗容L

斗距mm

最大高度m

功率范围kw

斗速m/s

主轴转速r/min

运行部件质量kg/m

NE15

1015

40

0.6

2.0

250

2.5

203.2

37

1.54

0.5

15.54

27.5

NE30

18.531

55

300

7.8

304.8

37

1.511

16.45

35

NE50

3560

60

300

15.7

304.8

1050

1.518.5

16.45

64

NE100

75110

70

400

35

400

1050

5.530

14.13

89

NE150

112165

90

600

52.2

400

1049

5.545

14.13

112.3

NE200

170220

100

0.6

1.8

600

84.6

500

1050

7.555

10.9

134

NE300

230340

125

900

127.5

500

1047

1175

10.9

188

NE400

340450

130

900

182.5

600

1048

18.590

8.3

205

NE500

450550

140

950

260.9

700

1050

30110

7.1

223

NE600

550660

150

1300

330.2

700

1050

37132

7.1

274

NE800

680830

165

1580

501.8

800

1050

160

6.2

313


注:上表中所给出的技术参数为部分板链斗式提升机的参数,其他型号规格的板链斗式提升机的参数这里不再一一列出,咨询具体详细参数请致电我公司业务或技术部!

斗式提升机产品订货须知:

   提升机顶部设有检修用的起吊支架,若提升机设在室内,且提升机顶部设有设备安装吊钩时,可在订货时提出取消顶部起吊支架,提升机的上机壳设有驱动装置平台,若现场空间不能满足平台要求的尺寸时,可按照现场实际情况配制非标准尺寸平台,但应在订货时提出。

   每台NE型斗式提升机一般只配套供应一节带有检视门的中间机壳,若用户要求增加带检视门中间机壳数量或改变检视门的开孔位置,应在订货时注明。

订货时请注明产品名称、规格型号、材质要求、提升输送量要求、提升高度(如进出料口高度、头尾轮中心距、底部到出料口、设备总高)、电机要求及装配形式等,如有并提供供货总图、或其它的特殊要求。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
