K型往复式给煤机系列产品概述:
K型往复式给煤机用于煤或其他磨琢性小、粘性小的松粒状物的给料,将储仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。K型往复式给煤机适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运,可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀给料。本设备机体安装于料斗下,传动装置为悬挂式,根据给料量的大小可分:K0、K1、K2、K3、K4等几种型号。K型往复式给煤机适用于矿井和选煤厂,将煤碳经煤仓均匀地装载到输送机或其它筛选,贮存装置上。
K型往复式给煤机工作原理与结构说明:
K型往复式给煤机由机架、底板(给煤槽)、传动平台、漏斗、闸门等组成。当电机开动后经联轴器、减速机、曲柄连杆机构拖动底板作直线往复运动,将煤均匀地卸到其他设备上。
本机可根据需要设有带漏斗、不带漏斗两种形式。
本系列往复式给煤机设有两种结构形式:1、带调节闸门 2、不带调节闸门,其给料能力由调节闸门来达到。
K系列往复式给煤机产品主要特点:
1.运行稳定可靠、使用寿命长、安装维护保养方便;
2.封闭式框架结构,大大提高了机架的刚度;
3.*大给料量可达1200吨/小时(煤);
4.承载能力大,传动效率高;
5.侧衬板、斜衬板与底板之间留缝可调,能比较准确地控制留缝大小,大大减少了漏料;
6.驱动装置对称布置,使整机受力均衡,传动平稳,消除了底板往复时的扭摆现象;
7.底板有立向筋板,并用三道通长托辊支承,保证了底板本身刚度,消除了现有往复式给料机底板工作中弯曲变形的弊病;
8.衬板由小块耐磨钢板拼成,这样不仅更换时轻便容易,而且可以根据实际磨损情况,有针对性地更换磨损了的衬板块,从而使材料合理利用,降低维修费用。
K型往复式给煤机系列产品主要技术参数表:
型号规格 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
给料能力(t/h) |
底版行程 |
曲柄位置 |
无烟煤 |
烟煤 |
无烟煤 |
烟煤 |
无烟煤 |
烟煤 |
无烟煤 |
烟煤 |
无烟煤 |
烟煤 |
200mm |
4 |
100 |
90 |
150 |
135 |
225 |
200 |
330 |
300 |
590 |
530 |
150mm |
3 |
75 |
67 |
112 |
100 |
170 |
150 |
247 |
220 |
440 |
395 |
100mm |
2 |
50 |
45 |
75 |
68 |
133 |
100 |
165 |
150 |
295 |
268 |
50mm |
1 |
25 |
22 |
34 |
34 |
55 |
50 |
83 |
75 |
148 |
132 |
曲柄转速(r/min) |
57 |
57 |
62 |
62 |
62 |
电动机 |
型号 |
YB160M1-8
Y160M1-8 |
YB160M1-8
Y160M1-8 |
YB160M1-8
Y160M1-8 |
YB160M1-6
Y160M1-6 |
YB160M1-6
Y160M1-6 |
功率(KW) |
4 |
4 |
4 |
7.5 |
18.5 |
转速(r/min) |
720 |
720 |
720 |
970 |
970 |
减速机 |
型号 |
JZQ0-350 |
JZQ0-350 |
JZQ0-350 |
JZQ-400 |
JZQ-500 |
速比 |
12.64 |
12.64 |
12.64 |
15.75 |
15.75 |
允许*大颗粒(mm) |
含量10%以下 |
250 |
350 |
400 |
500 |
700 |
含量10%以上 |
200 |
300 |
350 |
450 |
550 |
设备参考重量(kg) |
带料斗 |
1127 |
1251 |
1481 |
1927 |
2737 |
不带料斗 |
1026 |
1144 |
1342 |
1735 |
2505 |

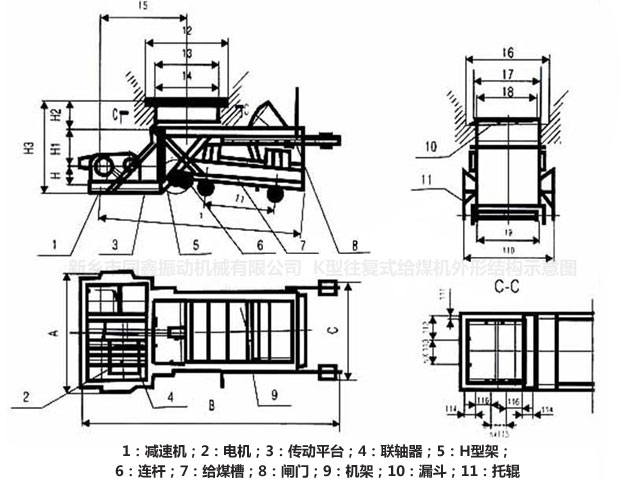

K型往复式给煤机系列产品外形结构图:
K型往复式给料机(往复式给煤机)产品主要外形尺寸对照表:
型号 |
A |
B |
C |
H |
H1 |
H2 |
H3 |
L |
11 |
12 |
13 |
14 |
15 |
16 |
K-0 |
1360 |
3100 |
846 |
210 |
210 |
325 |
1051 |
2450 |
840 |
1000 |
800 |
750 |
1040 |
750 |
K-1 |
1360 |
3100 |
1112 |
210 |
210 |
325 |
1051 |
2450 |
840 |
1000 |
800 |
750 |
1040 |
1000 |
K-2 |
1360 |
3540 |
1112 |
208 |
208 |
325 |
1297 |
2850 |
1150 |
1250 |
1050 |
1000 |
940 |
1000 |
K-3 |
1352 |
3950 |
1360 |
250 |
250 |
345 |
1340 |
3270 |
1400 |
1500 |
1300 |
1250 |
1157 |
1250 |
K-4 |
1622 |
4740 |
1632 |
330 |
330 |
345 |
1543 |
3850 |
1700 |
1750 |
1550 |
1550 |
1435 |
1500 |
表二:
型号 |
17 |
18 |
19 |
110 |
111 |
112 |
n*113 |
114 |
n*115 |
116 |
N*MD |
K-0 |
550 |
500 |
500 |
830 |
35 |
191 |
1*200 |
131 |
1*190 |
190 |
14*M20 |
K-1 |
800 |
750 |
750 |
1080 |
35 |
275 |
1*280 |
131 |
1*190 |
190 |
16*M20 |
K-2 |
800 |
750 |
750 |
1080 |
35 |
208 |
1*208 |
91 |
1*225 |
225 |
17*M20 |
K-3 |
1050 |
1000 |
1000 |
1300 |
35 |
273 |
1*273 |
91 |
1*290 |
290 |
17*M20 |
K-4 |
1300 |
1250 |
1580 |
1580 |
35 |
270 |
1*270 |
96 |
1*320 |
220 |
20*M20 |
说明: 1、K型往复式给料机有带漏斗与不带漏斗及带调节闸门与不带闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗不带调节闸门。2、调调节闸门时,其给料量受调节闸门控制。3、一般供货时为普通电机,电压380V,ZQ型减速机,如有特殊要求,需订货时说明,如用660V电压电机,防爆电机,其它型号减速机等。

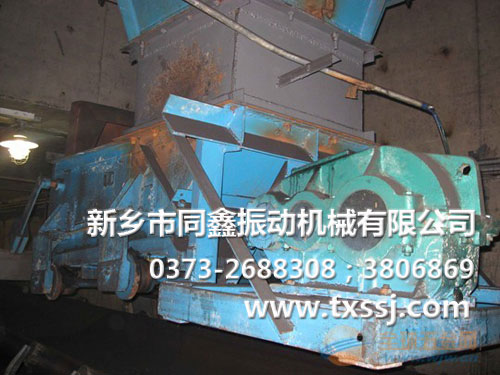

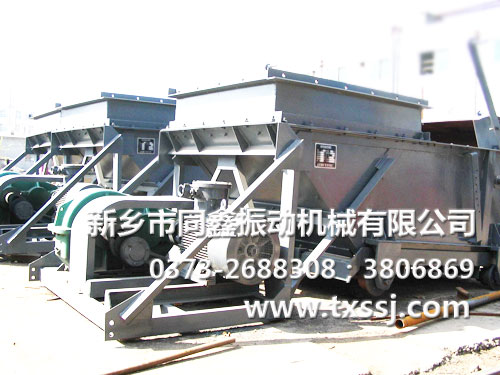

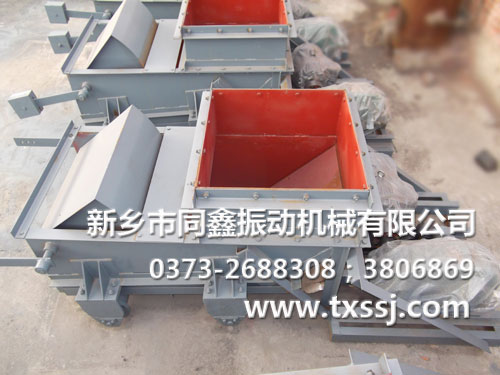

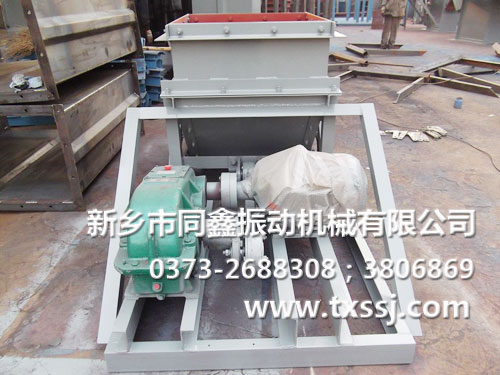

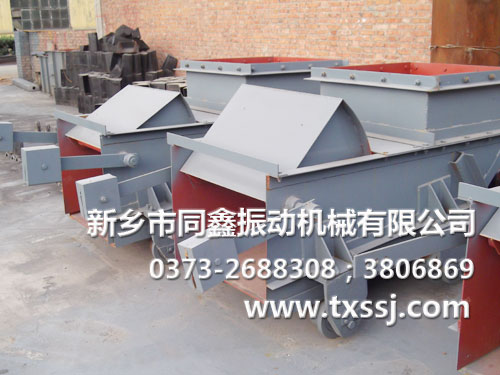

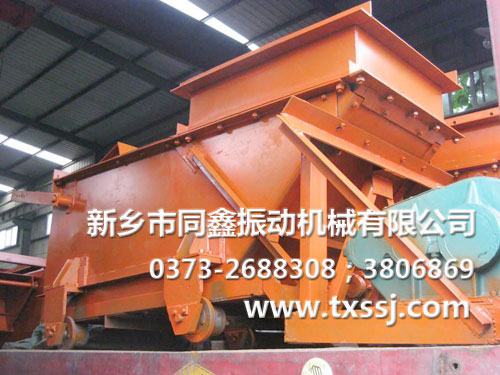

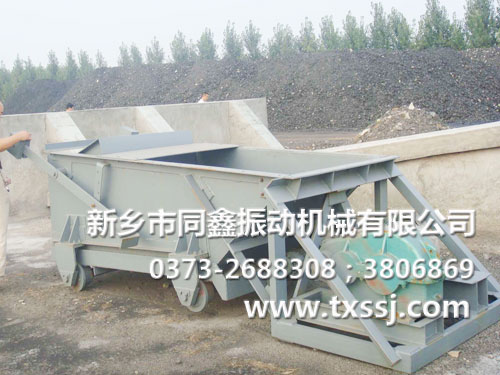

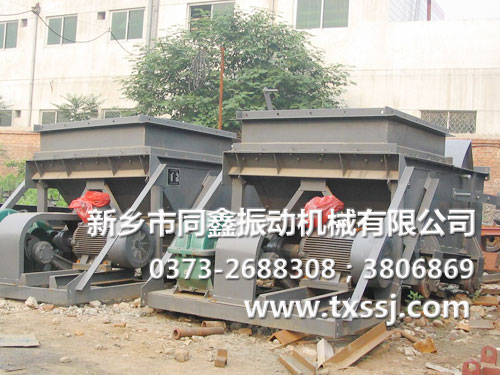

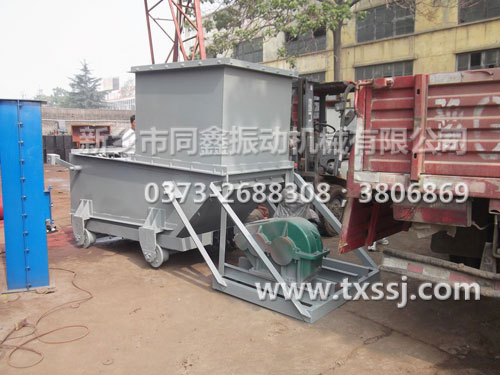

K型往复式给煤机系列产品真机照片:
K型往复式给煤机产品安装及使用指导:
1、往复式给煤机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。
2、安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承*高温升不得高于60℃。
3、依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车。
K系列往复式给煤机产品订货须知:
1、购买同鑫公司生产的K系列往复式给煤机产品请在签订合同时写明型号规格、配何种电机、是否带漏斗和调节闸门。
2、同鑫公司生产的K系列往复式给煤机在发货时会附带随机技术文件:产品合格证、装箱单、产品使用说明书。
3、同鑫公司生产的K系列往复式给煤机设备出厂时一般使用的是普通电机、电压为380V、配套使用的是ZQ系列减速机;如有特殊要求,如(使用其它电压电机、防爆电机、以及其它型号减速机等)需在订货时说明。
