   >> TH型斗式提升机,TH型环链斗式提升机,斗式提升机

TH型斗式提升机,TH型环链斗式提升机,斗式提升机

TH型斗式提升机,TH型环链斗式提升机,斗式提升机

环链斗式提升机(TH型)主要适用于输送粉状、粒状、小块状的低磨琢性物料,如:煤、水泥、碎石、砂子、化肥、粮食等温度不超过250℃的物料。同鑫提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。

  环链斗式提升机(TH型)备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。TH系列环链斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机最大输送量365m³/h,最大提升高度为50m。

环链斗式提升机(TH型斗式提升机)产品概述:

  TH型环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料 的垂直输送。TH型环链式斗式提升机是一种圆环链斗式提升机 ,采用混合式或重力卸料,挖取式装料。TH型环链式斗式提升机适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料 ,物料温度在250℃以下。如:煤、水泥、碎石、砂子、化肥、粮食等。

TH型环链斗式提升机主要特点:

  1、维护方便,寿命长,结构刚性强;
  2、输送物料的温度最高可达250℃,提升高度运行平稳可靠,噪音小且维护方便;
  3、中间节具有单通道和双通道两种形式,改进机型的提升输送量比普通机型提高30%以上;
  4、提升机环链采用合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。

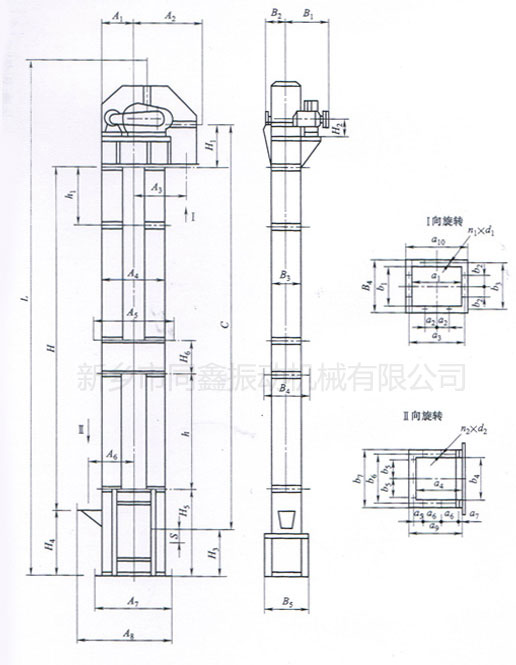

TH型环链斗式提升机外形结构图:

TH型环链斗式提升机外形结构图

TH型环链斗式提升机外形结构分析图

环链斗式提升机结构

环链斗式提升机结构

TH型环链斗式提升机自助选型对照表:

规格型号

TH315

TH400

TH500

TH630

输送量(m³/h)

中深斗

35

60

75

114

深斗

59

94

118

185

斗容(L)

中深斗

3.75

5.9

6.3

14.6

深斗

6

9.5

15

23.6

斗距mm

512

512

688

688

链条类别

7

7

7

7

链条直径mm

18

18

22

22

链条节距mm

64

64

86

86

输送物料块度mm

40

40

60

60

最大提升高度m

40

40

40

40

TH型环链斗式提升机系列产品技术性能及选型参数表:

型号

TH160

TH200

TH250

TH315

TH400

TH500

TH630

料斗形式

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

输送量m³/h

普通型

15

25

18

29

31

48

35

60

60

94

75

118

114

185

改进型

-

-

-

-

-

-

46

80

80

125

100

157

152

246

料斗

斗宽mm

160

200

250

315

400

500

630

斗容L

1.2

1.9

1.5

2.4

3.0

4.6

3.75

6.0

5.9

9.5

9.3

15.0

14.6

23.6

斗距mm

普通型

500

512

688

改进型

-

384

516

链条

圆钢(直径×节距)mm

14×50

18×64

22×86

环数

普通型

9

7

7

改进型

-

5

5

料斗运行速度m/s

1.2

1.4

1.5

主链轮节圆直径mm

300

365

520

630

710

800

900

主轴转速r/min

69.71

63.22

44.11

42.5

37.6

35.8

31.8

物料最大块度mm

20

25

30

35

40

50

60

注:1、表中斗容是计算斗容(料斗盛水时的容积),输送量是按填充系数为1时计算所得,实际应用时要考虑填充系数。2、表中改进型只有TH315TH400TH500TH630

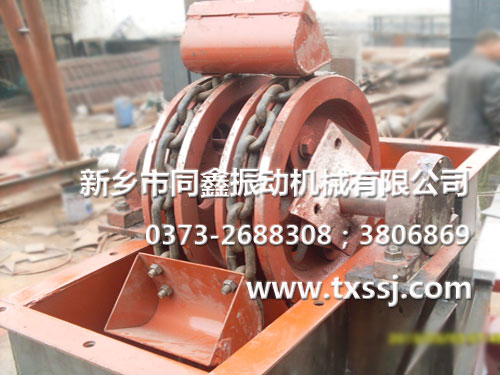

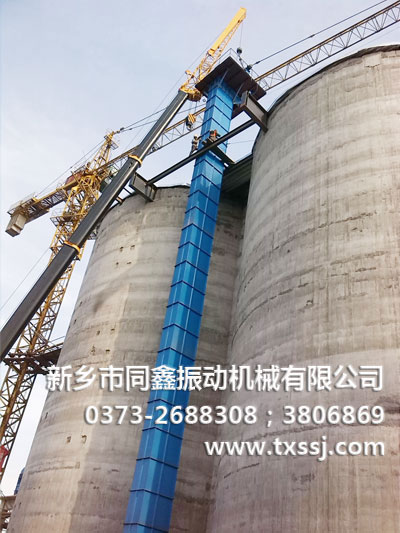

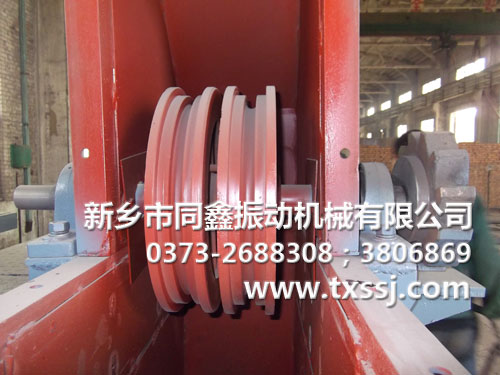

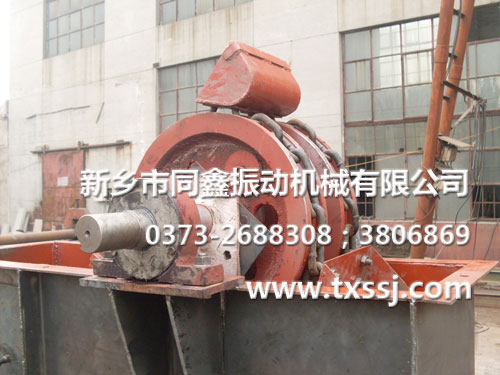

TH型斗式提升机,环链斗式提升机系列产品真机照片:

   新乡市同鑫振动机械有限公司专业设计、生产脱水筛、圆振动筛、矿用振动筛、振动筛分设备,皮带输送机、刮板输送机、鳞板输送机、链斗输送机、振动给料机、往复式给煤机、斗式提升机,破碎机,卸料器,跳汰机,脉冲袋式除尘器等配套设备,以及锅炉上煤系统、锅炉出灰渣系统,洗煤厂生产线等。产品广泛应用于有色金属、矿山、冶金、煤炭、码头港口、化工、煤电、建材、钢铁、水泥、电力、粮食、制沙、商砼、环保等各个行业和领域。规格型号齐全,另可按照您的要求定制以上机械设备,诚信为本,质优价实,欢迎采购!愿我们一如既往愉快合作!

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
